Frente del vehículo
Instrucciones de instalación
KIT DE MONTAJE PARA INSTALACIÓN RÁPIDA A LA MEDIDA REESE ®
PARA LARGUEROS 30153 REESE ® ÚNICAMENTE
2013 Dodge Ram 3500
Número de parte:
56010
ADVERTENCIA: Bajo ninguna circunstancia recomendamos superar la capacidad de remolque del vehículo recomendada por el
fabricante del vehículo de remolque.
LEA TODAS LAS INSTRUCCIONES ANTES DE EMPEZAR LA
INSTALACIÓN
Los soportes de montaje de instalación rápida a la medida REESE ® sólo incluyen las piezas para instalar los soportes a la
medida al bastidor.
Todos los tornillos
Igual en ambos lados
Todos los
tornillos que se
indican en la
izquierda vienen
con este kit,
todas las otras
piezas
mencionadas se
suministran con
número de parte
30153.
9
Equipo necesario:
Kit de tornillos: 56010F
Llaves/tubos: 3/4”, 15/16” y 10 mm
Brocas de taladro: 1/8”, 9/16”, 1 1/4” Sierra de
copa
Otras herramientas: Perforador central, cinta de
medir y sierra reciprocante (para bases de 6’)
1

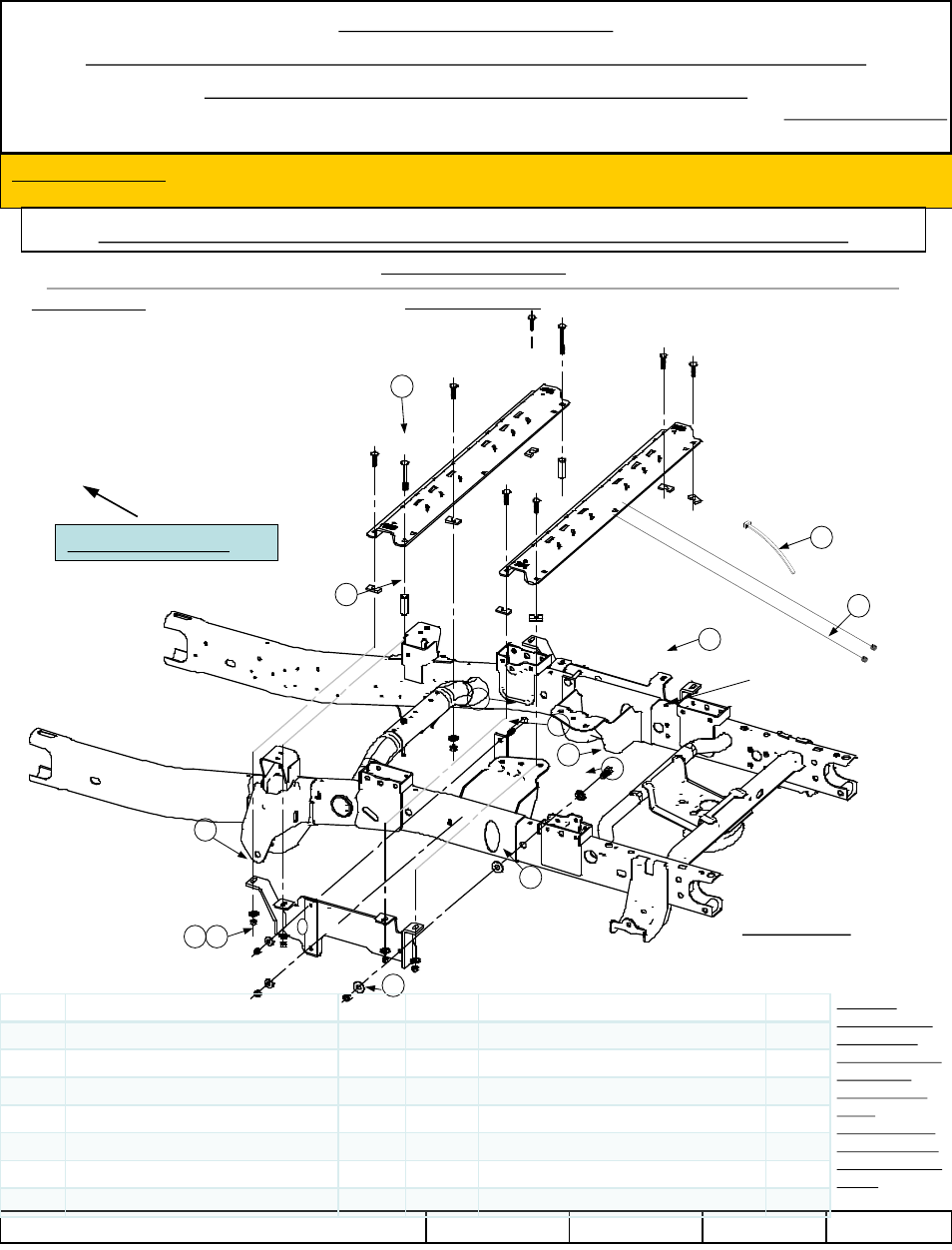

Figura 1
2
3
4 6
5
11
9
7
10
13
8
12
14
ORIFICIO DE ACCESO
PIEZA DESCRIPCIÓN CANT. PIEZA DESCRIPCIÓN CANT.
1 CORREA 2 8 AMARRE DE CABLES, 8.500 ” 1
2 SOPORTE LADO CONDUCTOR 1 9 CASQUILLO, 2.723 ” 2
3 SOPORTE LADO PASAJERO 1 10 PERNO CARRUAJE, ½ ”-13 X 5.500” GR 8 4
4 ARANDELA CÓNICA, ½ ” 4 11 ARANDELA PLANA, 5/8 ” 4
5 PERNO CARRUAJE, ½ ”-13x4.500” GR 8 2 12 ARANDELA CÓNICA, 5/8 ” 2
6 TUERCA HEX., ½ ”-13 GR 8 4 13 TUERCA HEX., 5/8 ”-11 GR 8 2
7 PERNO, 5/8 ”-11 x 1.75 GR 8 2 14 CABLE DE HALAR (5/8 ”-11) 2
