Reese 56010 OUTBOARD CUSTOM QUICK INSTALL KIT - Manual (Page 5)

© 2012, 2013 Cequent Performance Products, Inc. Rev. A 56010N 6/24/13
1

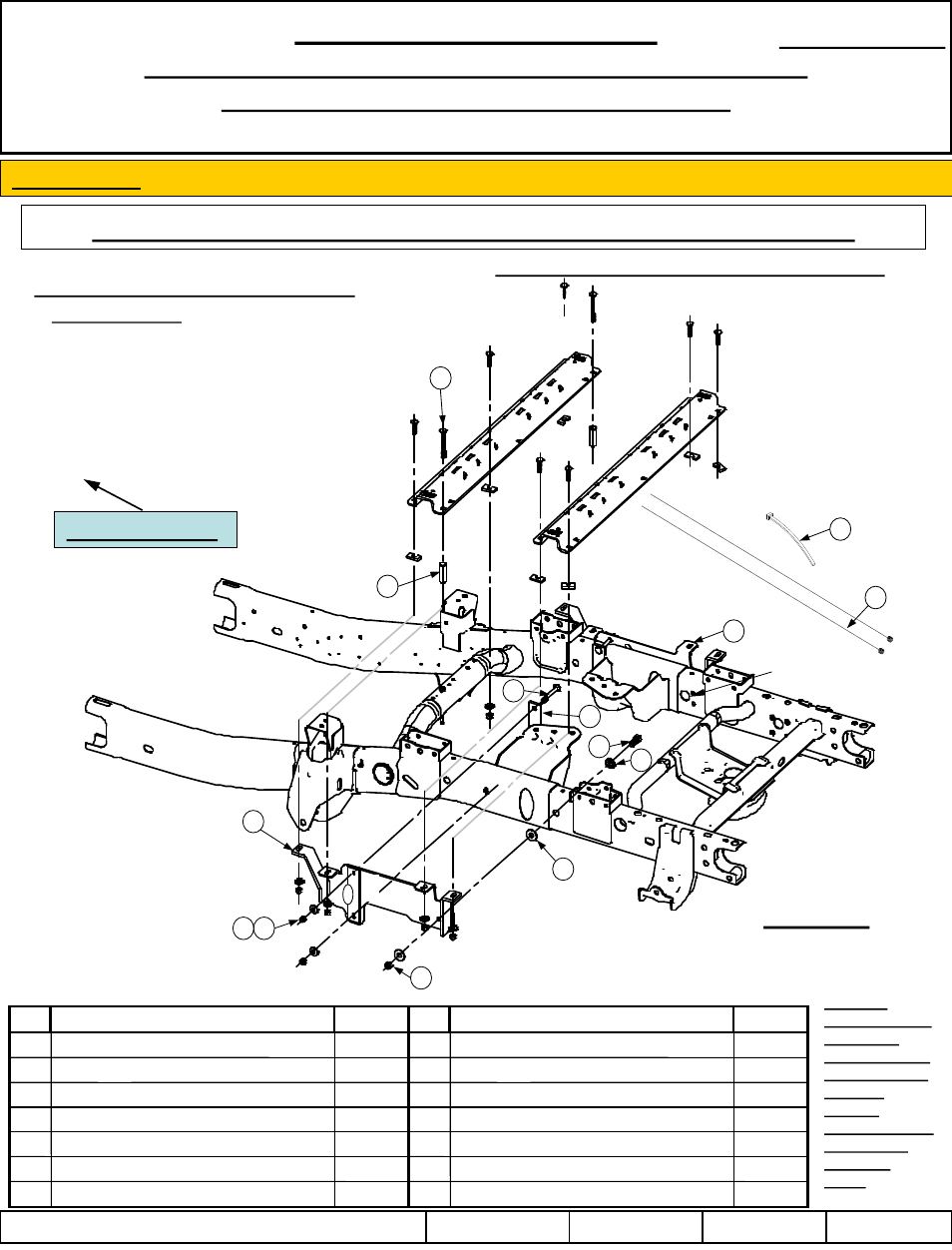

Figure 1
2
3
4 6
5
11
9
7
10
13
8
12
14
Trou d'accès
Avant du véhicule
Instructions d'installation
NÉCESSAIRE DE MONTAGE RAPIDE SUR MESURE REESE ®
POUR TRAVERSES REESE ® 30153 SEULEMENT
Dodge Ram 3500 2013
Numéro de pièce :
56010
ATTENTION :
En aucun cas nous ne recommandons de dépasser la capacité de charge indiquée par le fabricant du véhicule de remorquage.
LIRE TOUTES LES INSTRUCTIONS AVANT L'INSTALLATION
Les supports du nécessaire de montage rapide sur mesure REESE ® ne comprennent que la visserie nécessaire à la
fixation des supports sur mesure sur le cadre.
Toute la visserie est similaire des deux côtés
Toutes les
fixations listées à
gauche sont
fournies avec cet
ensemble, toutes
les autres
fixations
mentionnées sont
fournies avec
l'ensemble
30153.
5
Équipement requis :
Visserie : 56010F
Clés/Douilles : 3/4”, 15/16” et 10 mm
Mèches : Scie-cloche 1/8”, 9/16” et 1 1/4”
Autres outils : Pointeau, ruban à mesurer et
scie alternative (pour plateforme 6 pi).
ART. DESCRIPTION QUANTITÉ ART. DESCRIPTION QUANTITÉ
1 BRIDE 2 8 ATTACHE DE CÂBLE 8.5" 1
2 SUPPORT CÔTÉ CONDUCTEUR 1 9 MANCHON 2.723" 2
3 SUPPORT CÔTÉ PASSAGER 1 10 BOULON CARROSSERIE 1/2"-13 X 5.5" GR8 4
4 RONDELLE CONIQUE 1/2" 4 11 RONDELLE PLATE 5/8" 4
5 BOULON CARROSSERIE 1/2"-13 X 4.5" GR8 2 12 RONDELLE CONIQUE 5/8" 2
6 ÉCROU HEXAGOANL 1/2"-13 GR8 4 13 ÉCROU HEXAGONAL 5/8"-11 GR8 2
7 BOULON 5/8"-11 X 1.75 GR8 2 14 FIL DE TIRAGE (5/8"-11) 2
