5
Description
Type 8025 UNIVERSAL
5 DEScRIpTIoN
5.1 Secteur d’application
Le▶transmetteur▶8025▶Universal▶peut▶être▶connecté▶à▶un▶capteur▶de▶
débit▶déporté▶qui▶émet▶un▶signal▶en▶fréquence.▶Les▶caractéristiques▶du▶
capteur▶de▶débit,▶pouvant▶être▶raccordé▶au▶transmetteur,▶sont▶indiquées▶
au▶chapitre▶„6▶Caractéristiques▶techniques“.
Lorsqu'il▶est▶raccordé▶à▶un▶capteur▶de▶débit,▶l'appareil▶permet,▶grâce▶
à▶une▶sortie▶courant▶4-20▶mA,▶d‘établir▶une▶boucle▶de▶régulation▶et,▶
grâce▶à▶une▶sortie▶transistor▶et,▶sur▶certaines▶versions,▶deux▶sorties▶
relais,▶ entièrement▶ paramétrables,▶ de▶ commuter▶ une▶ électrovanne,▶
d‘activer▶une▶alarme▶ou▶de▶générer▶une▶fréquence▶relative▶au▶débit.
5.2 Description de l'étiquette
d'identification
▶
LFLOW 8025 PANEL SUPPLY: 12-36V= 210 mA
DO1: 5-36V= 100mA AO1:4-20mA
DO2&3: 2xRelay 30 and 42V peak or 60V... max. IP20
S/N 20 000
00564417 W46MA
M
ade in Franc
e
1
10
6
7 8 11 12
3 5
9
4 2
1.▶ Grandeur▶mesurée
2.▶ Type▶d'appareil,▶boîtier
3.▶ Caractéristiques▶de▶la▶sortie▶transistor▶DO1
4.▶ Caractéristiques▶de▶la▶sortie▶analogique▶AO1
5.▶ Alimentation▶électrique▶et▶courant▶consommé
6.▶ Indice▶de▶protection▶de▶l'appareil
7.▶ Code▶de▶fabrication
8.▶ Logos▶de▶conformité
9.▶ Avertissement▶:▶Avant▶d'utiliser▶l'appareil,▶tenir▶compte▶des▶
caractéristique▶techniques▶décrites▶dans▶le▶manuel▶d'utilisation.
10.▶Caractéristiques▶des▶sorties▶relais▶DO2▶et▶DO3
11.▶Numéro▶de▶série
12.▶Référence▶de▶commande

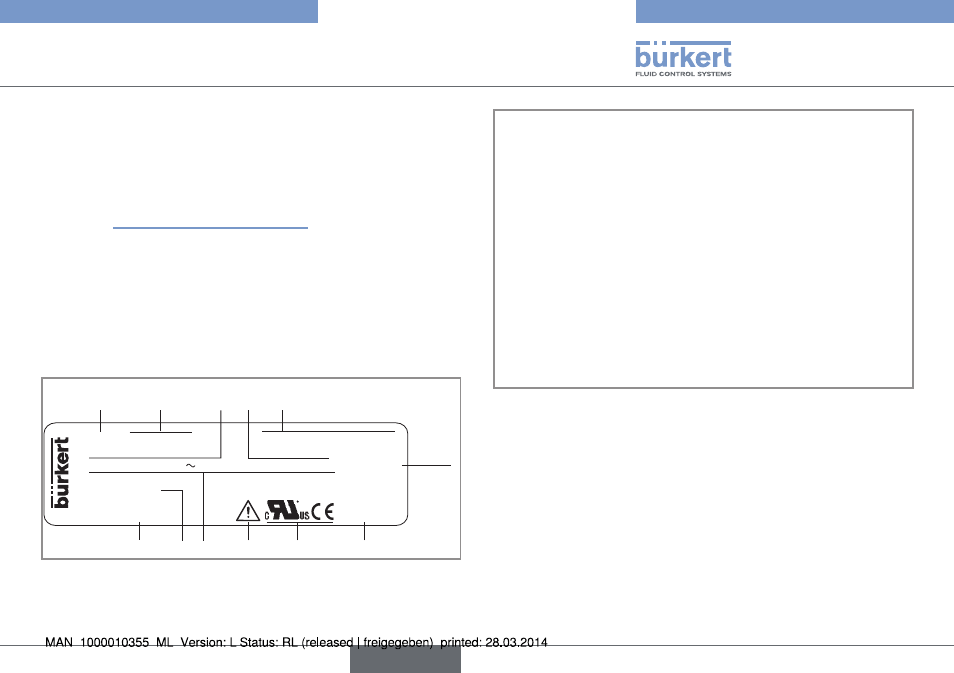

Fig. 1 : étiquette d’identification du transmetteur 8025 Universal
(exemple)
