21
Installation,Verkabelung
Typ 8025 UNIVERSAL
A
CURRENT
SOURCE SINK
PE PE PE
L+ L- PE P- P+
NC
Iout
PULSE
DO1
Supply
12..36Vdc
Univ
Batch
(AO1)
12-36 V DC
+
-
300 mA
I
+
-
(*)
Versorgungsspannung
4-20▶mA-Eingang▶am▶
externen▶Instrument
Den▶Schalter▶
A
▶ nach▶rechts▶stellen.
*)▶Wenn▶eine▶direkte▶Erdung▶nicht▶möglich▶ist,▶einen▶Kondensator▶
mit▶100▶nF▶/▶50▶V▶zwischen▶Minuspol▶der▶Stromversorgung▶und▶
Erde▶anschließen

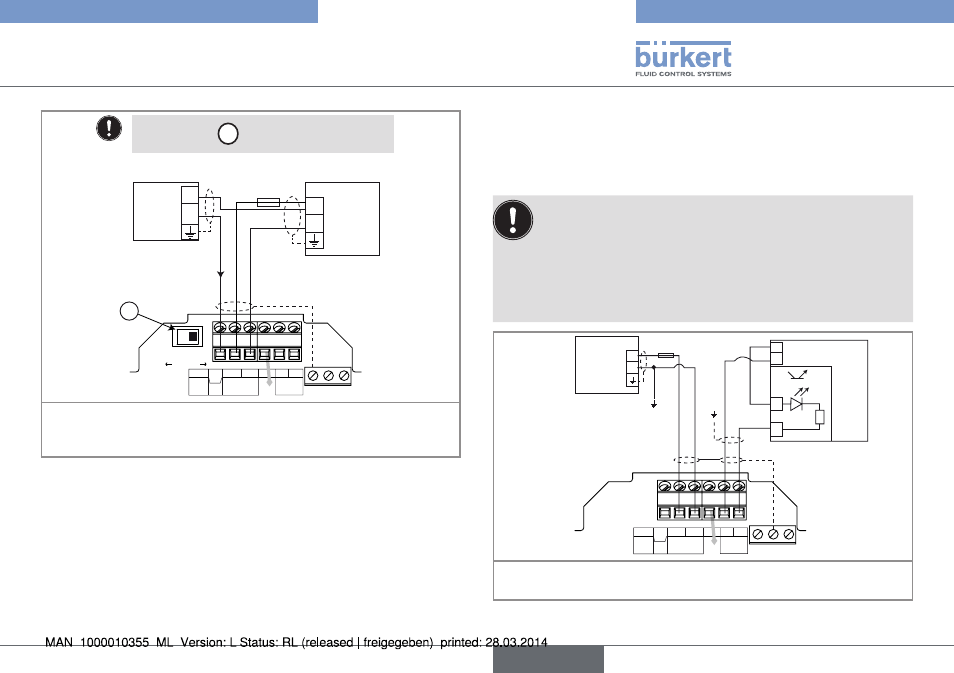

Bild 17: Anschluss des 4-20 mA-Stromausgangs (AO1) als Senke
7.4.6 Verkabelung des do1-Transistor-
Ausgangs einer Schaltschrank- oder
einer wandmontage-Ausführung mit
12-36 V dc-Versorgungsspannung
Die▶mitgelieferten▶Stopfen▶in▶die▶nicht▶verwendeten▶Kabelverschrau-
bungen▶stecken,▶um▶die▶Dichtheit▶des▶Gerätes▶zu▶gewährleisten.
•▶ Nicht▶verwendete▶Kabelverschraubung▶aufschrauben.
•▶ Die▶transparente▶Scheibe▶entfernen.
•▶ Den▶Stopfen▶einfügen.
•▶ Überwurfmutter▶der▶Kabelverschraubung▶festziehen.
PE PE PE
L+ L- PE P- P+
NC
Iout
PULSE
DO1
Supply
12..36Vdc
Univ
Batch
(AO1)
300 mA
+
-
12-36 V DC
(*) +
-
+
- 5-36 VDC
SPS
Versorgungs-
Spannung▶des▶
Gerätes
*)▶Wenn▶eine▶direkte▶Erdung▶nicht▶möglich▶ist,▶einen▶Kondensator▶mit▶100▶nF▶/▶
50▶V▶zwischen▶Minuspol▶der▶Stromversorgung▶und▶Erde▶anschließen
Bild 18: NPN-Anschluss des DO1-Transistorausgangs
deutsch
