Installation,Verkabelung
Typ 8025 UNIVERSAL
Die▶Auswahlschalter▶nur▶spannungsfrei▶einstellen.
Der▶4-20▶mA-Stromausgang▶kann▶entweder▶als▶Quelle▶oder▶als▶Senke▶angeschlossen▶werden.
▶▶▶
•▶ Den▶Auswahlschalter▶
A
▶nach▶links▶stellen.
•▶ Den▶Auswahlschalter▶
E
▶gemäß▶der▶Versorgungsspannung▶einstellen.
230V
L N
230V
T
250 mA
5 6 7 8 9 10
L N
230V
A
CURRENT SOURCE SINK
BINARY
PE PE PE PE
DI1
DI2
DI3
DI4
DO4
ISOG
FLOW
SENSOR
L+ L- PE P- P+
NC
Iout
PULSE
DO1
Supply
12..36Vdc
Univ
Batch (AO1)
SUPPLY
NC COIL PULSE INPUT NPN/PN
P
2 1 3 PE
+ -
SENSOR
SUPPL
Y
LOAD
+5V
L+
(L+)-12V COIL/PNP
39K
470
2.2K
SENSOR TYPE
COIL NPN/PNP
DO2
DO3
OF
FO
N
E
+ -
4-20▶mA-Eingang▶am▶externen▶Instrument
Anschluss▶der▶Spannungsver-
sorgung▶des▶8025

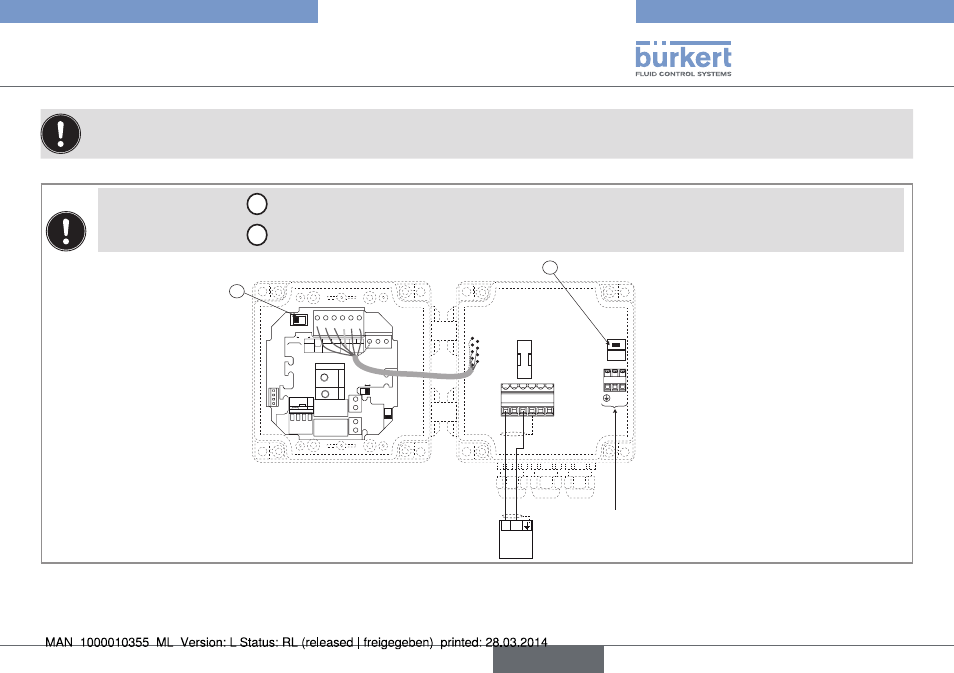

Bild 20: Anschluss des 4-20 mA (AO1)-Ausgangs als Quelle einer Wandmontage-Ausführung mit 115/230 V AC-Versorgungsspannung
