22
Installationetcâblage
Type 8025 UNIVERSAL
Alimentation▶de▶
l'appareil
API
PE PE PE
L+ L- PE P- P+
NC
Iout
PULSE
DO1
Supply
12..36Vdc
Univ
Batch
(AO1)
300 mA
(*) +
-
+
- 5-36 VDC
+
-
12-36 V DC
*)▶si▶une▶mise▶à▶la▶terre▶directe▶est▶impossible,▶brancher▶un▶
condensateur▶de▶100▶nF▶/▶50▶V▶entre▶la▶borne▶négative▶de▶l‘ali-
mentation▶et▶la▶terre.

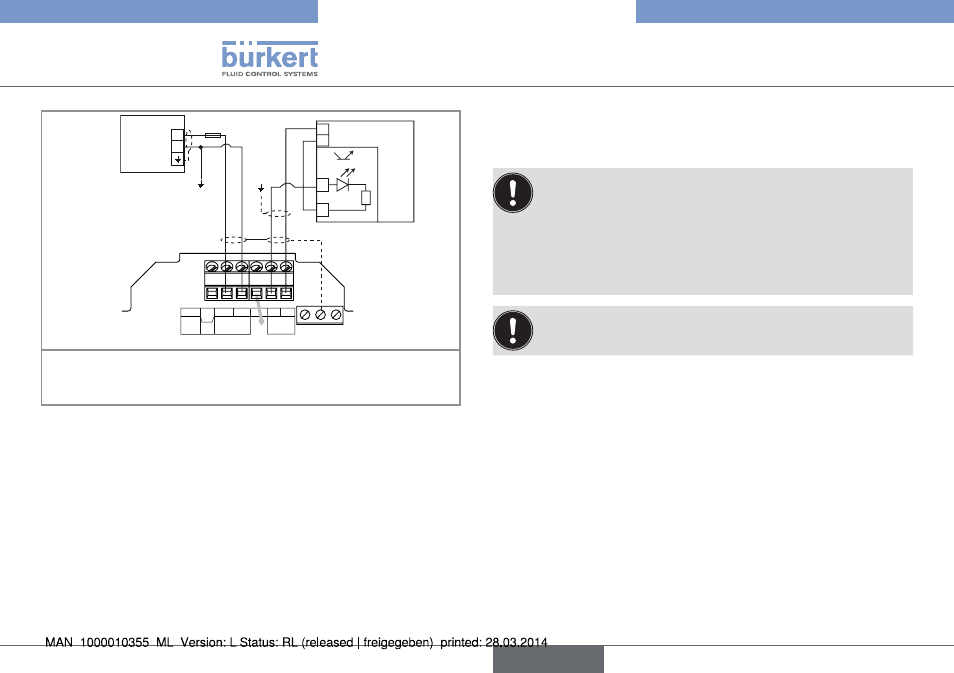

Fig. 19 : Câblage en PNP de la sortie transistor DO1
7.4.7 câbler la sortie courant Ao1 d'une
version murale alimentée en
115/230 V Ac
Boucher▶les▶presse-étoupes▶inutilisés▶avec▶les▶joints▶obtu-
rateurs▶fournis,▶pour▶assurer▶l'étanchéité▶de▶l'appareil.
•▶ Dévisser▶le▶presse-étoupe▶inutilisé.
•▶ Retirer▶le▶disque▶transparent.
•▶ Insérer▶le▶joint▶obturateur▶fourni.
•▶ Visser▶l'écrou▶du▶presse-étoupe.
Manipuler▶les▶sélecteurs▶uniquement▶hors▶tension.
La▶sortie▶4-20▶mA▶peut▶être▶raccordée▶en▶puits▶ou▶en▶source.
français
