14
Installation,Verkabelung
Typ 8025 UNIVERSAL
+
-
(*)
Durchfluss-Sensor
8025▶Universal
Betriebsspannung
Rohrleitung▶aus▶Kunststoff
Ventil,▶Pumpe,...▶(oder▶
Erdungsringe,▶nicht▶
mitgeliefert,▶in▶der▶
Rohrleitung▶eingefügt)▶
Abschirmung▶des▶Versorgungskabels
*) ▶Wenn▶eine▶direkte▶Erdung▶nicht▶möglich▶ist,▶einen▶Kondensator▶mit▶
100▶nF▶/▶50▶V▶zwischen▶Minuspol▶der▶Stromversorgung▶und▶Erde▶
anschließen.

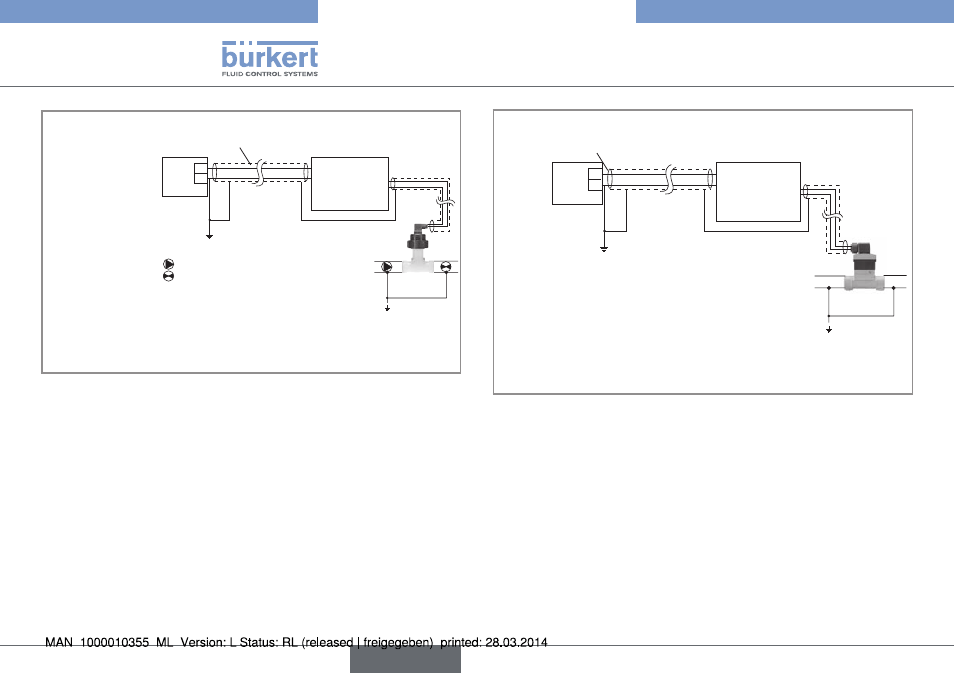

Bild 7: Prinzipschaltbilder einer Äquipotentialität bei
Rohrleitungen aus Kunststoff
+
-
(*)
Durchfluss-Sensor
8025▶Universal
Betriebsspan-
nung
Rohrleitung▶aus▶Metall
Abschirmung▶des▶Versorgungs-
kabels
*) ▶Wenn▶eine▶direkte▶Erdung▶nicht▶möglich▶ist,▶einen▶Kondensator▶mit▶
100▶nF▶/▶50▶V▶zwischen▶Minuspol▶der▶Stromversorgung▶und▶Erde▶
anschließen.
Bild 8: Prinzipschaltbilder einer Äquipotentialität bei
Rohrleitungen aus Metall
deutsch
