7.4.9 câbler les sorties relais Do2 et Do3
d'une version encastrable ou murale
Boucher▶les▶presse-étoupes▶inutilisés▶avec▶les▶joints▶obtu-
rateurs▶fournis,▶pour▶assurer▶l'étanchéité▶de▶l'appareil.
•▶ Dévisser▶le▶presse-étoupe▶inutilisé.
•▶ Retirer▶le▶disque▶transparent.
•▶ Insérer▶le▶
joint▶obturateur
▶fourni.
•▶ Visser▶l'écrou▶du▶presse-étoupe.
FLOW
SENSOR
SUPPLY
NC
COIL
PULSE INPUT
NPN/PN
P
2
1
3
PE
+
-
DO2
DO3
OF
FO
N
230 V AC
m
3 A
3 A
230 V AC

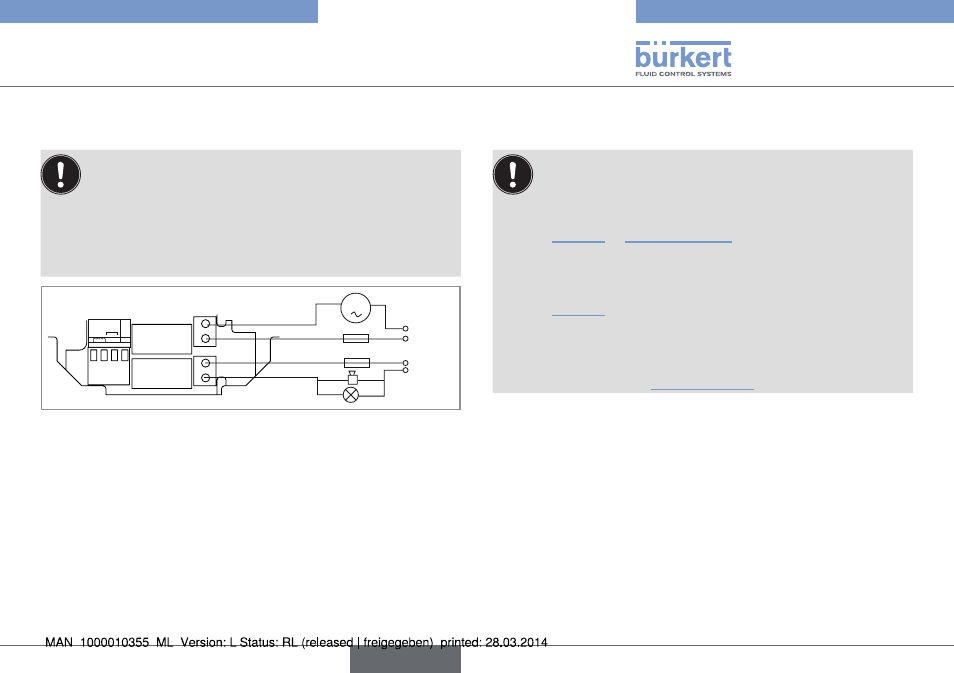

Fig. 24 : Câblage des sorties relais DO2 et DO3
7.4.10 Raccorder le capteur de débit au
transmetteur
Avant▶de▶raccorder▶le▶capteur▶de▶débit▶au▶transmetteur▶
8025▶UNIVERSAL▶:
•▶ positionner▶le▶sélecteur▶"SENSOR▶TYPE"▶en▶fonction▶du▶
type▶de▶signal▶de▶sortie▶émis▶par▶le▶capteur▶de▶débit.▶Voir▶
„Fig.▶25“▶et▶„Tab.▶1“▶page▶28.
•▶ si▶le▶sélecteur▶"SENSOR▶TYPE"▶est▶placé▶sur▶"NPN/
PNP",▶positionner▶le▶sélecteur▶"SENSOR▶SUPPLY"▶en▶
fonction▶de▶la▶tension▶d'alimentation▶du▶transmetteur.▶Voir▶
„Fig.▶26“.
•▶ positionner▶le▶sélecteur▶"LOAD"▶en▶fonction▶du▶type▶de▶
signal▶émis▶par▶le▶capteur▶de▶débit▶et▶de▶la▶charge▶sou-
haitée▶sur▶la▶borne▶1▶"PULSE▶INPUT"▶du▶bornier▶"FLOW▶
SENSOR".▶Voir▶„Tab.▶1“▶page▶28.
français
