Installation,Verkabelung
Typ 8025 UNIVERSAL
7.4.9 Anschluss der do2- und do3-Relais-
Ausgänge einer Schaltschrank- oder
wandmontage-Ausführung
Die▶mitgelieferten▶Stopfen▶in▶die▶nicht▶verwendeten▶Kabel-
verschraubungen▶stecken,▶um▶die▶Dichtheit▶des▶Gerätes▶zu▶
gewährleisten.
•▶ Nicht▶verwendete▶Kabelverschraubung▶aufschrauben.
•▶ Die▶transparente▶Scheibe▶entfernen.
•▶ Den▶Stopfen▶einfügen.
•▶ Überwurfmutter▶der▶Kabelverschraubung▶festziehen.
FLOW
SENSOR
SUPPLY
NC COIL
PULSE INPUT NPN/PN
P
2 1 3 PE
+ - DO2
DO3
OF
FO
N
230 V AC
m
3 A
3 A
230 V AC

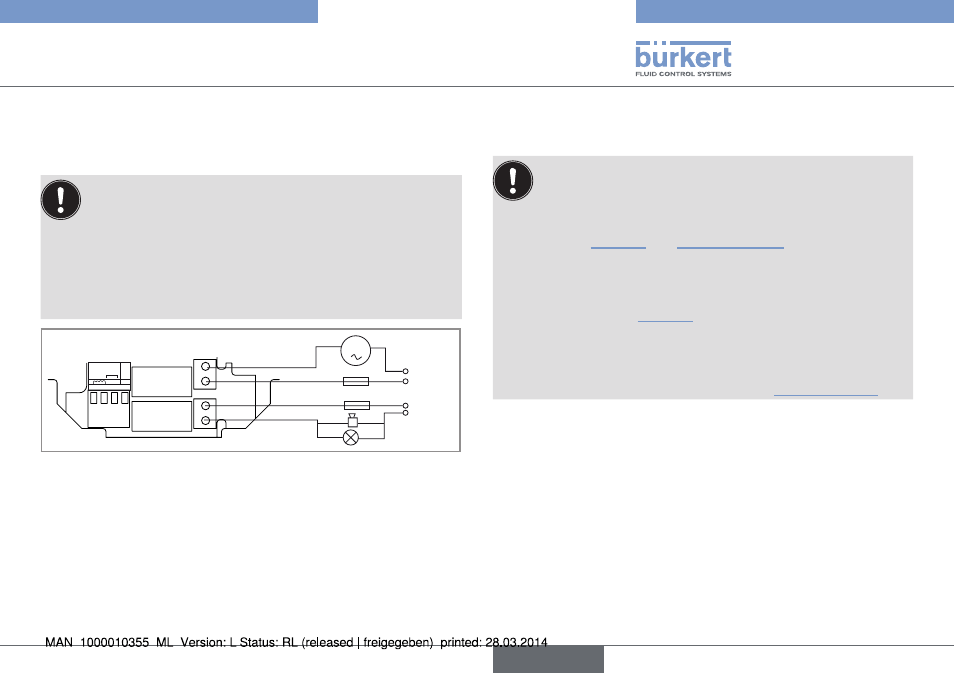

Bild 24: Verkabelung der DO2- und DO3-Relais-Ausgänge
7.4.10 Anschluss des durchfluss-Sensors
an den Transmitter
Vor▶dem▶Anschluss▶des▶Durchfluss-Sensors▶an▶den▶Trans-
mitter▶8025▶UNIVERSAL
•▶ den▶Auswahlschalter▶"SENSOR▶TYPE"▶je▶nach▶der▶Art▶
des▶Ausgangssignals▶des▶Durchfluss-Sensors▶einstellen.▶
Siehe▶„Bild▶25“▶und▶„Tab.▶1“▶page▶28.
•▶ Ist▶der▶Auswahlschalter▶"SENSOR▶TYPE"▶auf▶"NPN/
PNP"▶gestellt,▶den▶Auswahlschalter▶"SENSOR▶SUPPLY"▶
je▶nach▶der▶Versorgungsspannung▶des▶Transmitters▶ein-
stellen.▶Siehe▶„Bild▶26“.
•▶ Den▶Auswahlschalter▶"LOAD"▶je▶nach▶der▶Signalart▶
des▶Durchfluss-Sensors▶und▶der▶gewünschten▶Last▶auf▶
Klemme▶1▶"PULSE▶INPUT"▶der▶Schraubklemmleiste▶
"FLOW▶SENSOR"▶einstellen.▶Siehe▶„Tab.▶1“▶page▶28.
