20
Installation,Verkabelung
Typ 8025 UNIVERSAL
Der▶4-20▶mA-Stromausgang▶kann▶entweder▶als▶Quelle▶oder▶als▶
Senke▶angeschlossen▶werden.
Der▶Auswahl-Schalter▶ A ▶dient▶zur▶Konfiguration▶des▶
4-20▶mA-Anschlusses▶als▶Quelle▶oder▶Senke.
A
SOURCE SINK
CURRENT
SOURCE SINK
CURRENT
▶ →
Stromausgang▶als▶Senke▶
anschließen.
▶ →
Stromausgang▶als▶
Quelle▶anschließen.

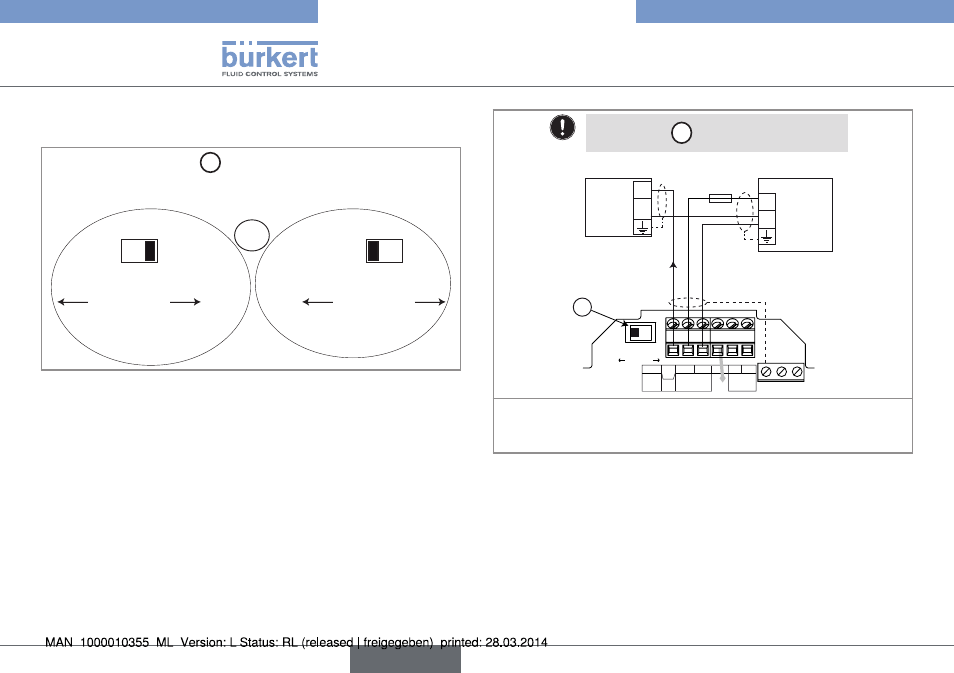

Bild 15: Verwendung des Senke/Quelle-Auswahl-Schalters
A
12-36 V DC
+
-
300 mA
I
+
-
(*)
CURRENT
SOURCE SINK
PE PE PE
L+ L- PE P- P+
NC
Iout
PULSE
DO1
Supply
12..36Vdc
Univ
Batch
(AO1)
Versorgungsspannung
4-20▶mA-Eingang▶am▶
externen▶Instrument
Den▶Schalter▶
A
▶
nach▶links▶stellen.▶
*)▶Wenn▶eine▶direkte▶Erdung▶nicht▶möglich▶ist,▶einen▶Kondensator▶
mit▶100▶nF▶/▶50▶V▶zwischen▶Minuspol▶der▶Stromversorgung▶und▶
Erde▶anschließen
Bild 16: Anschluss des 4-20 mA-Stromausgangs (AO1) als Quelle
