12
Installationetcâblage
Type 8025 UNIVERSAL
Sur▶une▶version▶murale,▶boucher▶les▶presse-étoupes▶inuti-
lisés▶avec▶les▶joints▶obturateurs▶fournis,▶pour▶assurer▶l'étan-
chéité▶de▶l'appareil.
Manipuler▶les▶sélecteurs▶uniquement▶hors▶tension.
•▶ Utiliser▶une▶alimentation▶12-36▶V▶DC▶filtrée▶et▶régulée.
•▶ Garantir▶l'équipotentialité▶de▶l'installation.▶Voir▶chap.
„7.4.1“.
•▶ Utiliser▶des▶câbles▶blindés▶avec▶une▶limite▶de▶température▶
de▶80▶°C▶minimum.
•▶ Ne▶pas▶approcher▶les▶câbles▶de▶raccordement▶de▶câbles▶
haute▶tension▶ou▶haute▶fréquence▶;▶Si▶une▶pose▶contiguë▶
est▶inévitable,▶respecter▶une▶distance▶minimale▶de▶30▶cm.
•▶ Protéger▶l'alimentation▶électrique▶de▶l'appareil▶par▶un▶
fusible▶de▶300▶mA▶et▶un▶interrupteur.
•▶ Protéger▶l'alimentation▶électrique▶de▶chaque▶sortie▶tran-
sistor▶par▶un▶fusible▶de▶125▶mA.
•▶ Protéger▶les▶relais▶par▶un▶fusible▶de▶3▶A▶max.▶et▶un▶
coupe-circuit▶(en▶fonction▶du▶process).
•▶ Ne▶pas▶appliquer▶à▶la▶fois▶une▶tension▶dangereuse▶et▶une▶
très▶basse▶tension▶de▶sécurité▶(TBTS)▶sur▶les▶relais.
1 1
1 1
106 mm
230V
L N
230V
T 250 mA
5 6 7 8 9 10
L N
230V
CURRENT SOURCE SINK BINARY
PE PE PE PE
DI1
DI2 DI3
DI4 DO4
ISOG
FLOW
SENSOR
L+ L- PE P- P+
NC
Iout PULSE DO1 Supply 12..36Vdc
Univ
Batch (AO1)
SUPPLY NC COIL PULSE INPUT NPN/PNP
2 1 3 PE
+ -
SENSOR
SUPPL
Y
LOAD
+5V
L+
(L+)-12V COIL/PNP
39K
470
2.2K
SENSOR TYPE COIL NPN/PNP
DO2
DO3
OF
FO
N
106 mm

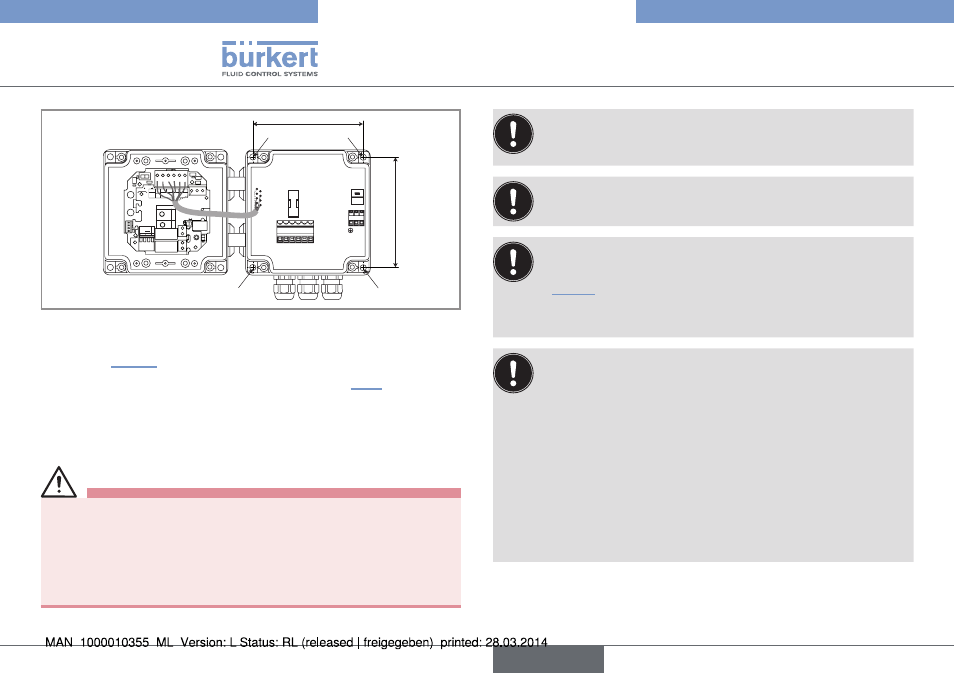

Fig. 6 : Installation d'une version murale
▶ →
Fixer▶le▶boîtier▶sur▶son▶support▶en▶respectant▶les▶cotes▶indiquées▶
dans▶la▶„Fig.▶6“.
▶ →
Câbler▶selon▶les▶instructions▶décrites▶au▶chap.▶„7.4“.
▶ →
Fermer▶le▶boitier▶et▶serrer▶les▶4▶vis▶du▶couvercle▶jusqu'au▶
blocage.
7.4 câblage
danger
risque de blessure par décharge électrique.
▶ ▶ Couper▶l'alimentation▶de▶tous▶les▶conducteurs▶et▶consigner▶
l'alimentation▶électrique▶avant▶d'intervenir▶sur▶l'installation.
▶ ▶ Respecter▶la▶règlementation▶en▶vigueur▶en▶matière▶de▶pré-
vention▶des▶accidents▶et▶de▶sécurité▶relative▶aux▶appareils▶
électriques.
