Wartung,Reinigung
hinweis!
Beschädigung der sitzdichtung bzw. der sitzkontur!
▶ Das Ventil muss sich bei der Montage des Antriebs in geöffne-
ter Stellung befinden.
→
Bei Steuerfunktion A den Steuerluftanschluss 1 mit Druckluft
(5 bar) beaufschlagen: Ventil öffnet.
→
Antrieb in das Ventilgehäuse einschrauben. Anziehdrehmoment
beachten (siehe „Tab. 6: Anziehdrehmomente Ventilgehäuse /
Nippel“).
1
2
Steuerluftanschluss
SFA, SFB, SFI
Entlüftungsanschluss
SFA, SFB
Steuerluftanschluss
SFI

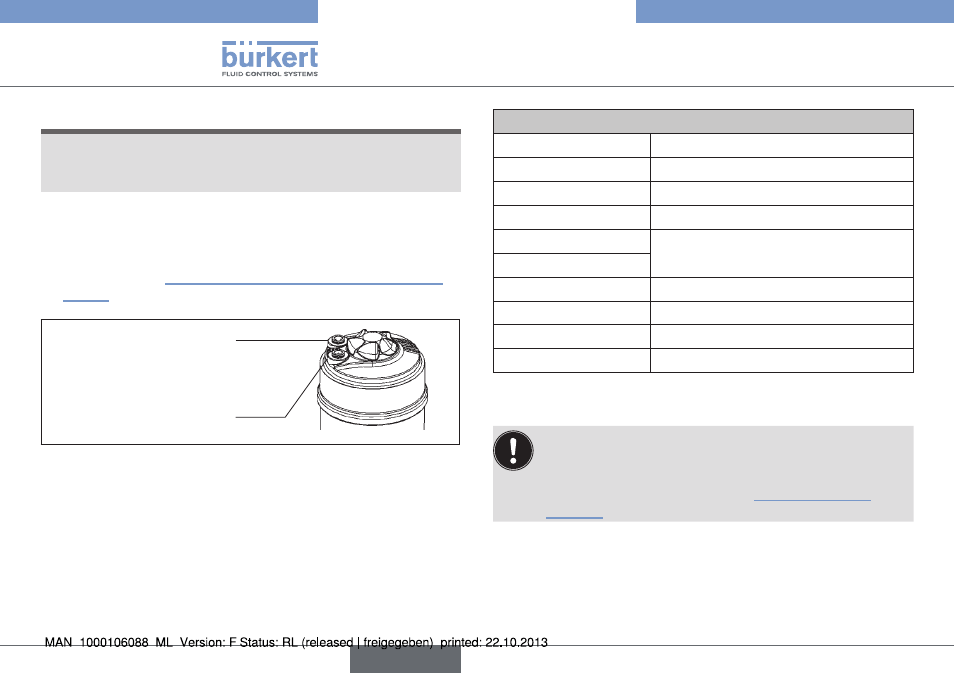

Bild 22: Anschlüsse
anziehdrehmomente Ventilgehäuse / nippel
Dn
anziehdrehmoment [nm]
13/15 45 ± 3
20 50 ± 3
25 60 ± 3
32
65 ± 3
40
50
70 ± 3
65 100 ±3
80 120 ±5
100 150 ±5
Tab. 6: Anziehdrehmomente Ventilgehäuse / Nippel
Sollte die Position der Steuerluftanschlüsse für die Montage
der Schläuche ungünstig sein, können diese durch Verdrehen
des Antriebs um 360° stufenlos ausgerichtet werden.
Die Vorgehensweise ist in Kapitel „8.3.3 Drehen des
Antriebs“ beschrieben.
