101
Maintenance,nettoyage
monter le clapet plat
→
Mettre le clapet plat sur la tige.
→
Aligner les alésages du clapet plat et de la tige de façon qu’ils
correspondent.
→
Soutenir le clapet plat au niveau de la partie cylindrique à l’aide
d’un prisme ou semblable.
→
Introduire la goupille dans l’alésage.
→
Assurer le blocage des deux côtés des alésages pour goupille
sur le clapet plat avec un burin ou un pointeau.
Tige
Goupille
Clapet plat

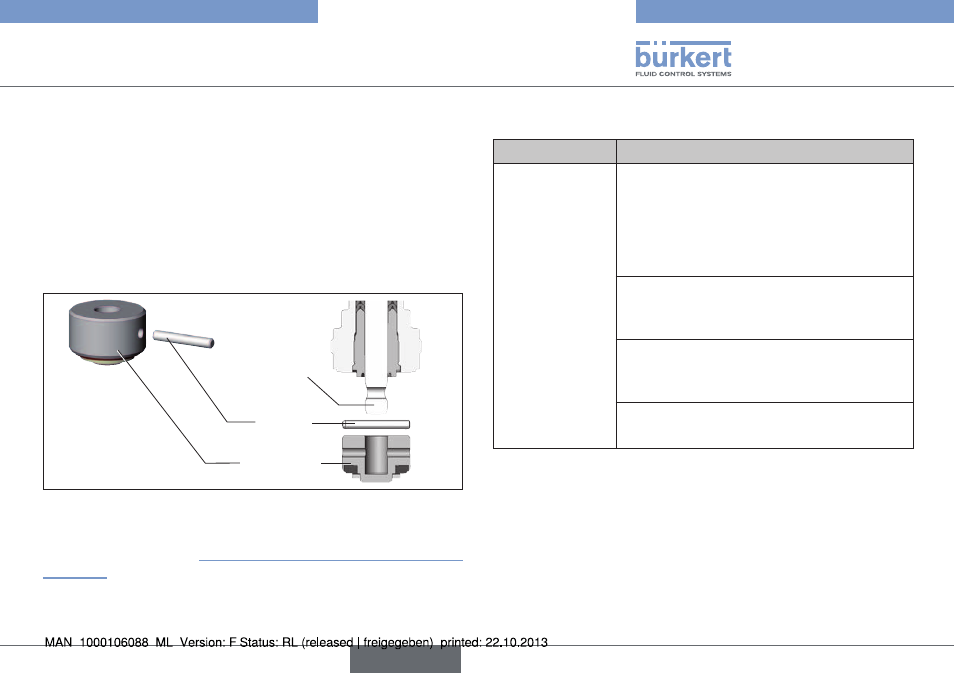

Fig. 30 : Clapet
monter l’actionneur sur le corps de vanne
Description, voir chapitre « Monter l’actionneur sur le corps de vanne
», page 95.
11 pAnnes
panne dépannage
L'actionneur ne
commute pas Raccord d’air pilotage inversé 7)
CFA :
→
Raccorder raccord d’air pilotage 1
CFB :
→
Raccorder raccord d’air pilotage 1
CFI :
→
Raccord d’air pilotage 1 : Ouvrir
Raccord d’air pilotage 2 : Fermer
Pression de pilotage trop faible
→
Respecter la pression indiquée sur la
plaque signalétique
Pression du fluide trop élevée
→
Respecter la pression indiquée sur la
plaque signalétique
Sens d'écoulement inversé
→
Respecter sens de la flèche sur le corps
Type 2101
français
