Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
59550
CESTA DE CARGA DART
2

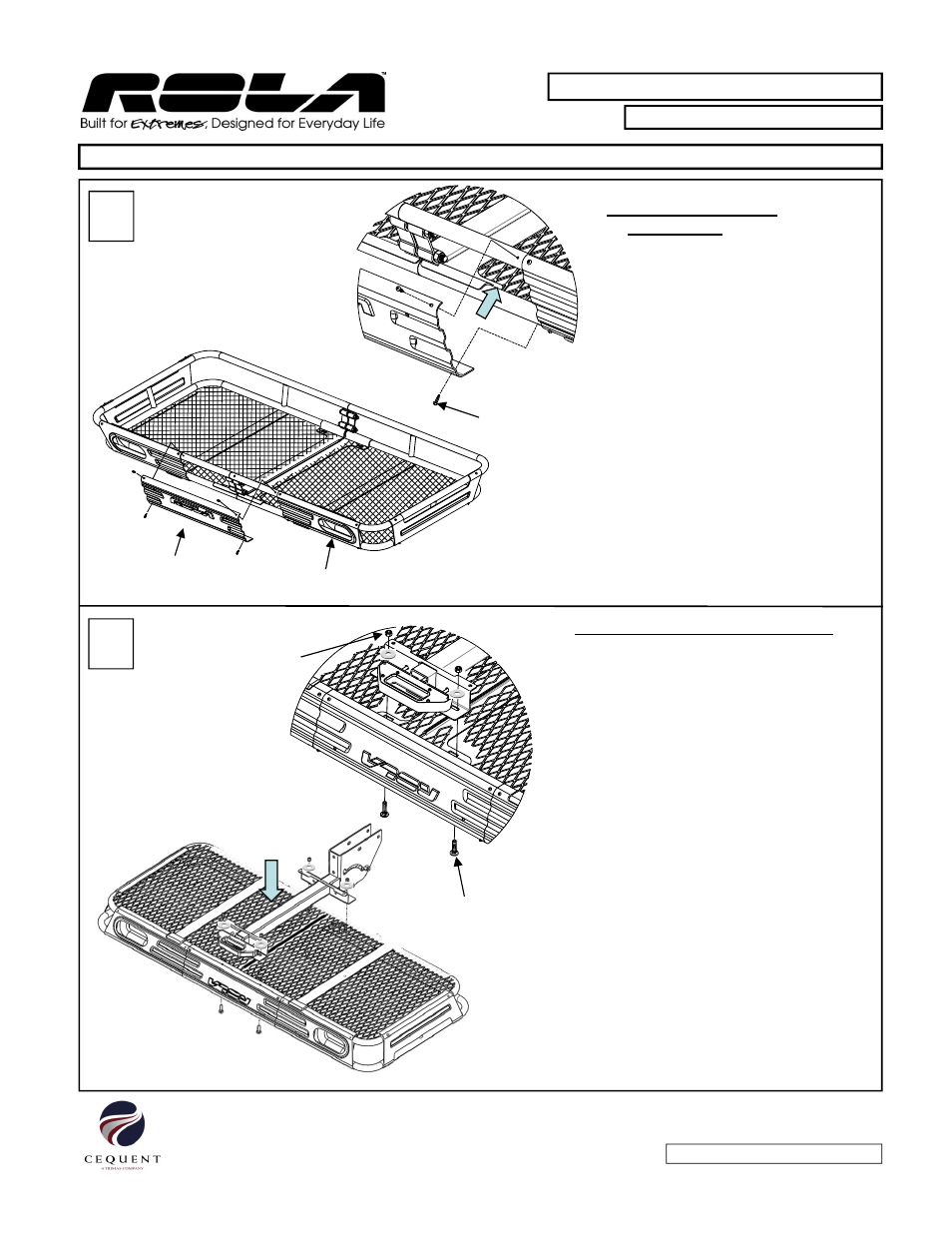

INSTALAR LOS PANEL
CENTRALES
• Use (4) tornillos de auto-
enroscado para instalar los panel y
traseros.
• Nota: El panel ROLA se instala en
el costado con los orificios para los
accesorios de luces (de venta por
separado).
Panel ROLA
Orificio para el kit de luces
Tornillo de auto-enroscado #8
www.rolaproducts.com Cequent Performance Products, Inc.
Plymouth, MI 48170
59550N Rev E 5-1-12
3
INSTALAR LA ESPIGA A LA CESTA
• Coloque el ensamble de espiga sobre
la base de la cesta de carga y alinee
los cuatro orificios en el vástago con
los orificios en la cesta. La manija en
el vástago va hacia el lado de la cesta
con los orificios para el kit de luces.
• Instale (4) cuatro pernos de carruaje
de 3/8 desde el interior de la cesta y
arandela plana y las tuercas de
bloqueo como se muestra.
• Apriete todos los pernos 3/8-16 GR5 a
20 pies-libras
• Nota: Arandela plana se forma en el
soporte.
Página 10
3/8-16 x 1-1/4"
Perno de carruaje,
(4) lugares
Tuerca Tuerca de de bloqueo bloqueo, 3/8 , 3/8--16 16
arandela plana 3/8
(4)
(4) lugares lugares
Impreso en China
