8
6. OFF: Der Eingang 1 des Universalmoduls arbeitet als
Ruhekontakt (NC).
ON: Der Eingang 1 des Universalmoduls arbeitet als
Arbeitskontakt (NO).
7. OFF: Der Eingang 1 arbeitet als Eingang für Schlüsselschalter
(imp)
ON: Der Eingang 1 arbeitet als Eingang für Magnetkontakte,
Bewegungsmelder, Block-schloss
8. Beachten Sie die jeweiligen Hinweise zur Dipschalterstellung
in der Funktionsbeschreibung der einzelnen Funktionsmodi.
4.6 Steckbrücken
Das Universalmodul besitzt drei verschiedene
Steckbrückenanschlüsse mit unterschiedlichen Bedeutungen. Die
Bedeutung der Anschlüsse im Einzelnen:
Kick Start: Diese Steckbrücke befindet sich neben dem Anschluss
des Batteriesteckers.
Sie müssen die Steckbrücke stecken, oder den
Anschluss mit einem Schraubendrehers
kurzschließen, wenn das Universalmodul nur über den
Akku (zum Beispiel zur Programmierung) betrieben
werden soll.
Fit Disable: Diese Steckbrücke befindet sich überhalb der LED O/P
Fault.
Sie müssen die Steckbrücke stecken, falls der
rückseitige Sabotagekontakt nicht genutzt werden soll.
Ausgänge: Diese Steckbrücken befinden sich unterhalb des
Deckelsabotagekontakts.

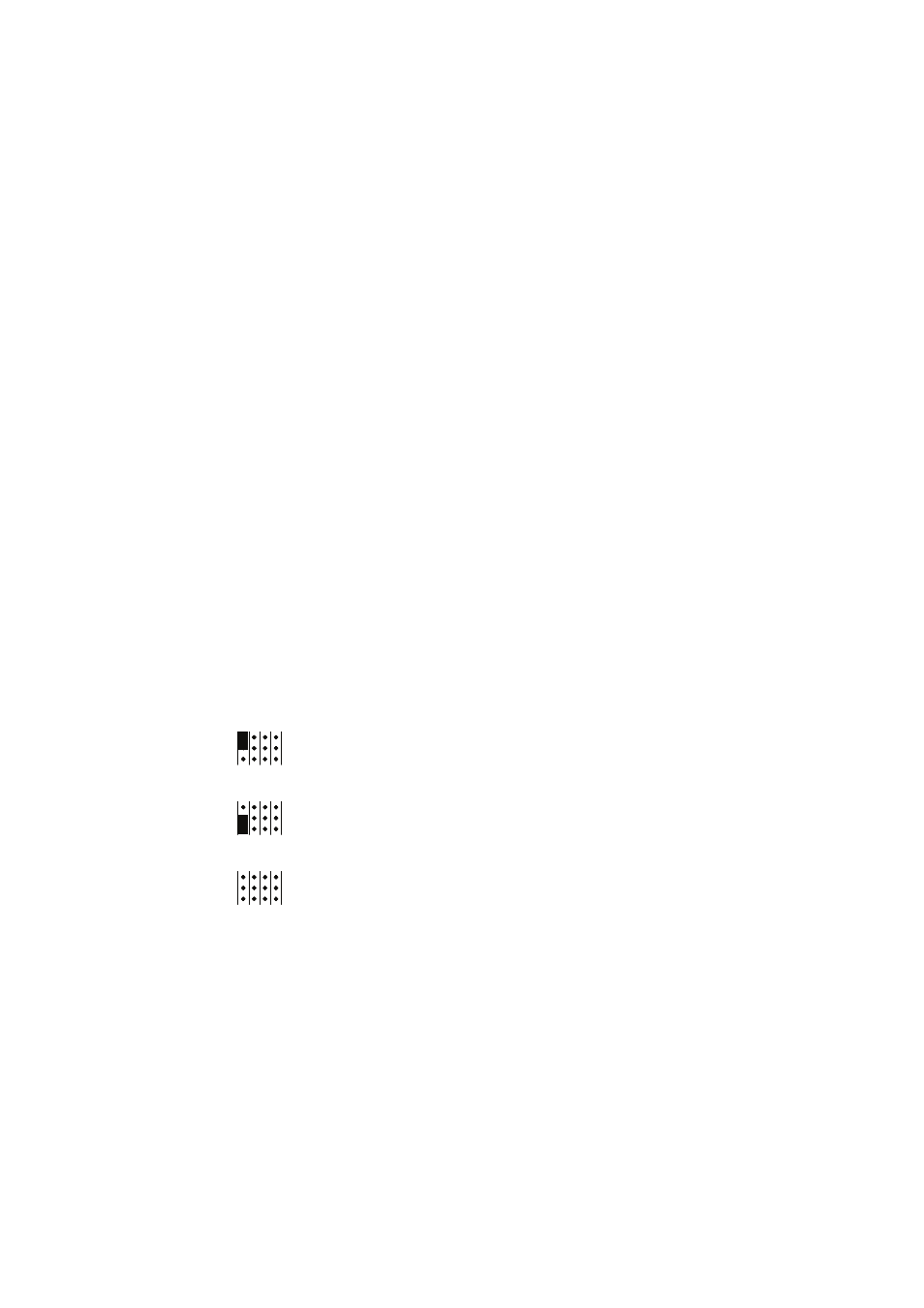

Sie regeln das Ausgangsverhalten der Relais. Die
folgende Skizze zeigt die einzelnen
Einstellmöglichkeiten und deren Bedeutung.
Ausgang 1 wird zu +12V wenn aktiviert
Ausgang 1 wird zu 0V wenn aktiviert
Ausgang 1 arbeitet als Relaiskontakt
So können Sie jeden Ausgang individuell einstellen.
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
