174
7. OFF
Wejście 1 działa jako wejście do wyłącznika z kluczem
(imp).
ON Wejście 1 działa jako wejście do zestyków
magnetycznych, czujek ruchu, zamka blokowego.
8. Uwzględnij odpowiednie wskazówki dotyczące położenia
przełączników DIP wg opisu funkcji poszczególnych trybów
funkcyjnych.
4.6 Zworki
Moduł uniwersalny ma trzy różne złącza do zworek o różnych
znaczeniach. Szczegółowy opis znaczenia złącz:
Kick Start Ta zworka znajduje się obok złącza do wtyczki baterii.
Zworkę należy założyć lub złącze zewrzeć wkrętakiem,
je
żeli moduł uniwersalny ma być zasilany tylko
z akumulatora (np. do programowania).
Fit Disable Ta zworka znajduje się poniżej LED O/P Fault.
Zworkę należy założyć, jeżeli zestyk sabotażowy na
odwrocie nie ma być wykorzystany.
Wyjścia Te zworki znajdują się poniżej zestyku sabotażowego
pokrywy.
Regulują one charakterystykę wyjściową przekaźników.

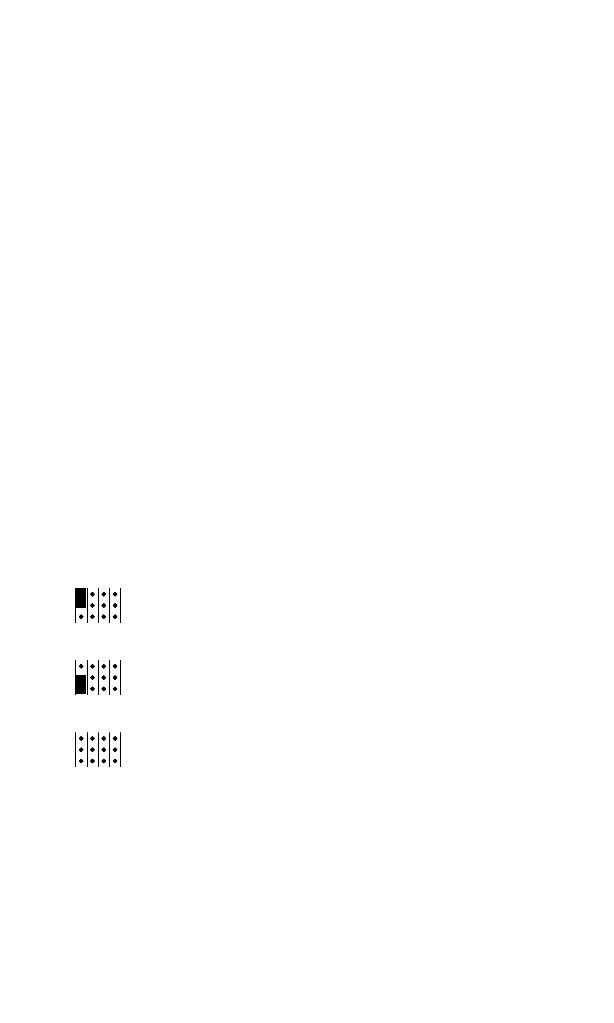

Poniższy szkic przedstawia poszczególne możliwe
ustawienia i ich znaczenia.
Wyjście 1 ma stan +12 V gdy jest aktywne
Wyjście 1 ma stan 0 V gdy jest aktywne
Wyjście 1 działa jako zestyk przekaźnikowy
W ten sposób można ustawiać indywidualnie każde
wyjście.
4.7 Wewnętrzny sygnalizator piezoelektryczny
Wbudowany element piezoelektryczny wspomaga programowanie
modułu uniwersalnego. Patrz wskazówki w opisach odnośnej
funkcji. Ponadto element piezoelektryczny może być uaktywniany
także do odbioru sygnału przy testowaniu czujek/funkcji.
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
