121
Na ca. 5 seconden geeft de piëzosignaalgever een dubbel signaal
af en bevestigt de programmering. Een opnieuw openen van het
huis leidt tot een sabotagemelding aan de draadloze
alarmcentrale.

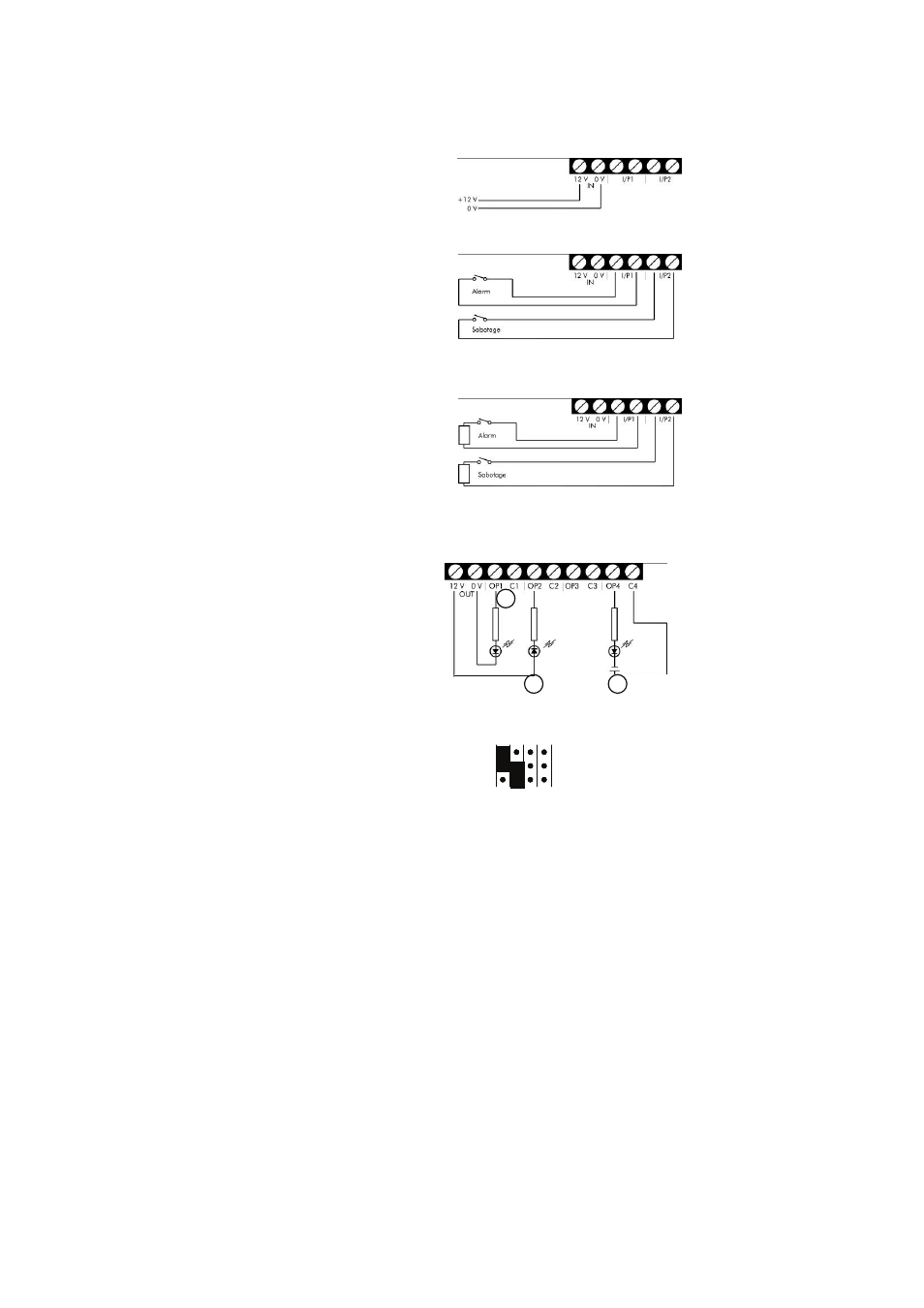

5.2 Bedrading van de spanningsvoeding
De nevenstaande afbeelding
toont de aansluiting van de
universele module met de
12 V DC netadapter.
5.3 Bedrading van de ingangen
De nevenstaande afbeelding
toont de aansluiting van
externe alarmcontacten
aan de universele module.
(voor functie 3 en 5).
De nevenstaande afbeelding
toont de aansluiting van
externe alarmcontacten
met eindweerstand 2,2 kΩ
aan de universele module
(voor functie 3 en 5).
5.4 Bedrading van de uitgangen
U beschikt over drie
verschillende mogelijkheden
om de uitgangen
aan te sluiten.
1. OP1/0 V
Uitgang OP1 wordt
+12 V indien geactiveerd.
2. OP2/12 V
Uitgang OP2 wordt
0 V indien geactiveerd.
3. OP4/C4
Deze soort aansluiting wordt gebruikt als de uitgang als relais
(NO) moet worden gebruikt.
Neem steeds de stand de geleiderbruggen in acht.
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
2 3
1
