10
Nach ca. 5 Sekunden gibt der Piezosignalgeber einen Doppelton
und bestätigt die Programmierung. Ein erneutes Öffnen des
Gehäuses führt zu einer Sabotagemeldung an die
Funkalarmanlage.

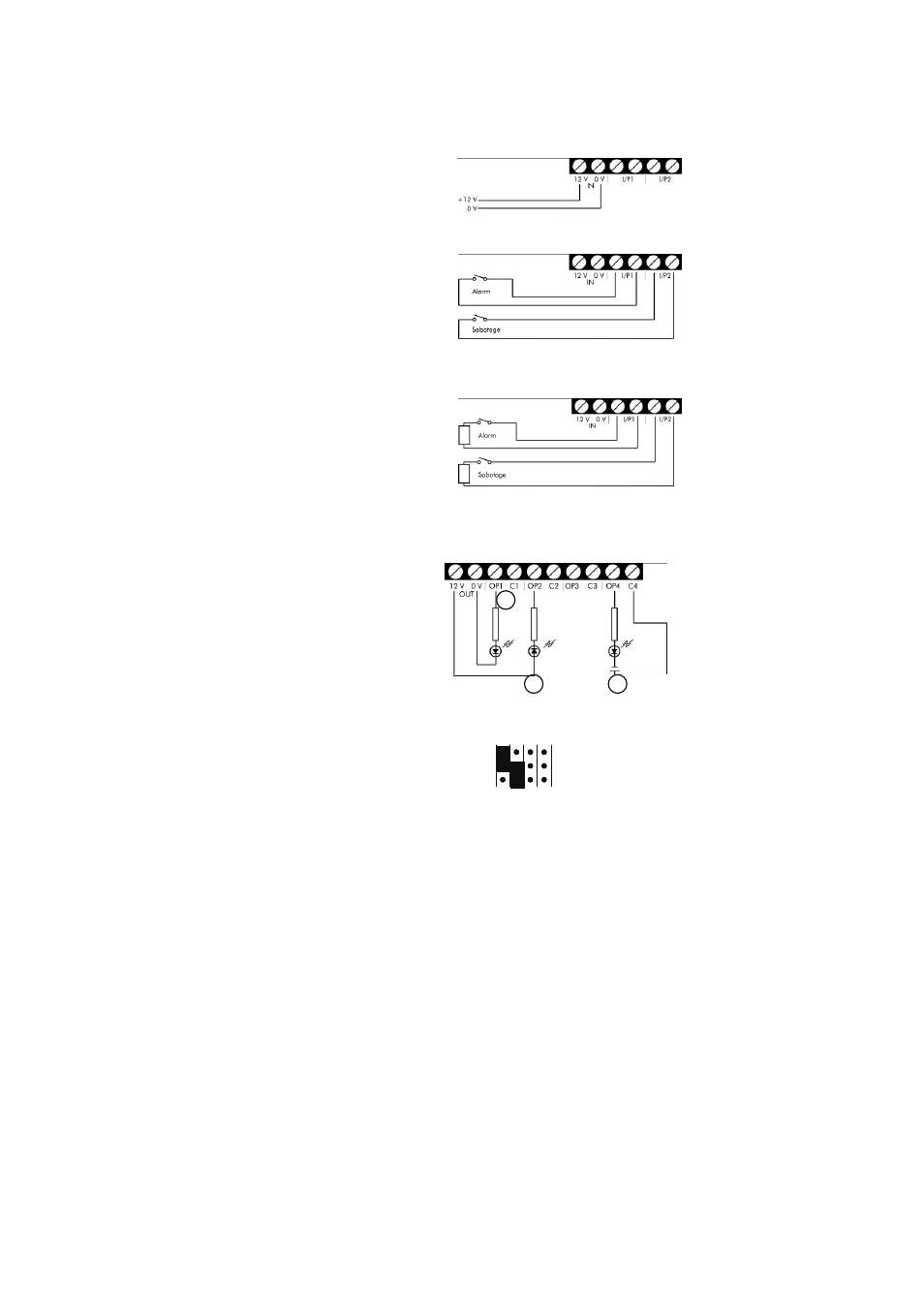

5.2 Verdrahtung der Spannungsversorgung
Die nebenstehende Grafik
Zeigt den Anschluss des
Universalmodulsmit dem
12V DC Netzteil.
5.3 Verdrahtung der Eingänge
Die nebenstehende Grafik
zeigt den Anschluss von
externen Alarmkontakten
an das Universalmodul.
(für Funktion 3 und 5)
Die nebenstehende Grafik
Zeigt den Anschluss von
externen Alarmkontakten
mit Endwiderstand 2,2kΩ
an das Universalmodul
(für Funktion 3 und 5)
5.4 Verdrahtung der Ausgänge
Es stehen Ihnen drei
verschiedene Möglichkeiten
zur Verfügung, die Ausgänge
zu verdrahten.
1. OP1/0V
Der Ausgang OP1 wird
zu +12V wenn aktiviert.
2. OP2/12V
Der Ausgang OP2 wird
zu 0V wenn aktiviert.
3. OP4/C4
Diese Anschlussart wird genutzt, wenn der Ausgang als Relais
(NO) genutzt werden soll.
Beachten Sie jeweils die Stellung der Steckbrücken.
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
3 2
1
