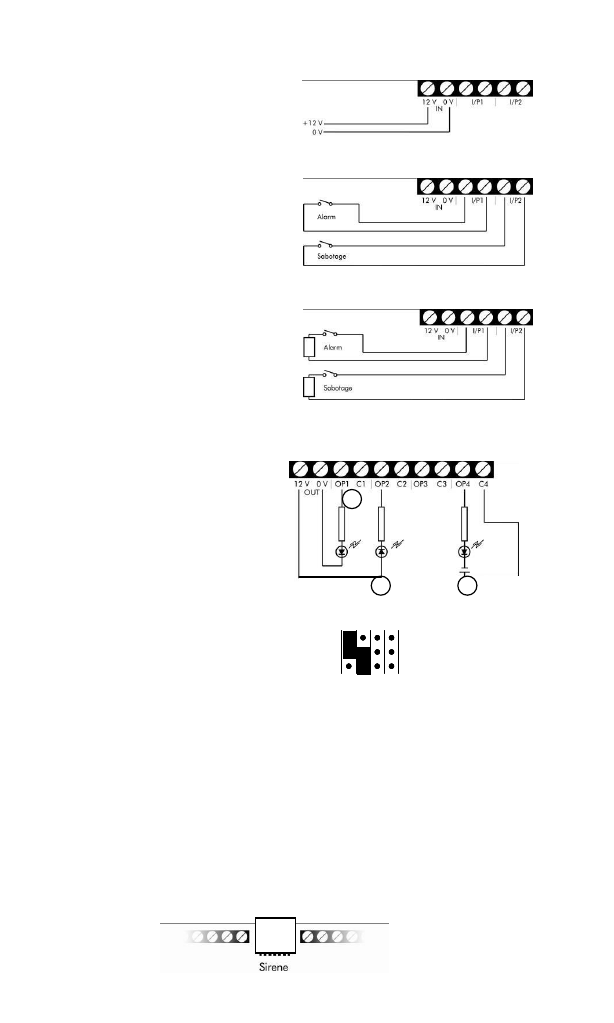

5.2 Oprzewodowanie zasilania napięciowego
Grafik obok przedstawia
podłączenie modułu
uniwersalnego z zasilaczem
sieciowym 12 V DC.
5.3 Oprzewodowani e wejść
Grafik obok przedstawia
podłączenie zewnętrznych
styków alarmowych do modułu
uniwersalnego (dla funkcji 3 i 5).
Grafika obok przedstawia
podłączenie zewnętrznych
styków alarmowych z
terminatorem 2,2 kΩ do modułu
uniwersalnego (dla funkcji 3 i 5).
5.4 Oprzewodowanie wyjść
Dostępne są trzy różne
możliwości oprzewodowania
wyjść.
1. OP1/0 V
Wyjście OP1 ma stan +12 V,
gdy jest aktywne.
2. OP2/12 V
Wyjście OP2 ma stan 0 V,
gdy jest aktywne.
3. OP4/C4
Ten rodzaj podłączenia jest stosowany, gdy wyjście ma być
wykorzystane jako przekaźnik (NO).
W każdym przypadku uwzględniaj odpowiednio położenie zworek.
5.5 Podłączanie syreny
Kabel syreny zewnętrznej należy połączyć wtyczką RJ12
z modułem uniwersalnym. W tym celu włożyć kabel w złącze
wtykowe RJ12.
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
3 2
1
RJ12
