di riposo (NC).
ON: L’ingresso 1 del modulo universale funziona come contatto
di lavoro (NO).
7. OFF: L’ingresso 1 funziona come ingresso per interruttori a
chiave (imp).
ON: L’ingresso 1 funziona come ingresso per contatti magnetici,
rilevatori di movimento, funzione di blocco.
8. Osservare le rispettive indicazioni sull’impostazione
dell’interruttore nella descrizione sul funzionamento delle
singole modalità di funzionamento.
4.6 Ponticelli
Il modulo universale possiede tre diversi attacchi a ponticello con
diversi significati. Il significato dei singoli attacchi è il seguente:
Avviamento Kick: Questo ponticello si trova accanto all’attacco del
connettore batteria.
Occorre inserire il ponticello, oppure cavallottare
l’attacco mediante un giravite, se il modulo
universale deve essere fatto funzionare
solamente attraverso l’accumulatore (ad
esempio per la programmazione).
Fit Disable: Il presente ponticello si trova al disopra del LED
O/P Fault.
Occorre infilare il ponticello se il contatto
antisabotaggio sul lato posteriore non deve
essere utilizzato.
Uscite: I presenti ponticelli si trovano al disotto del contatto
antisabotaggio del coperchio.
Essi regolano il comportamento dell’uscita del

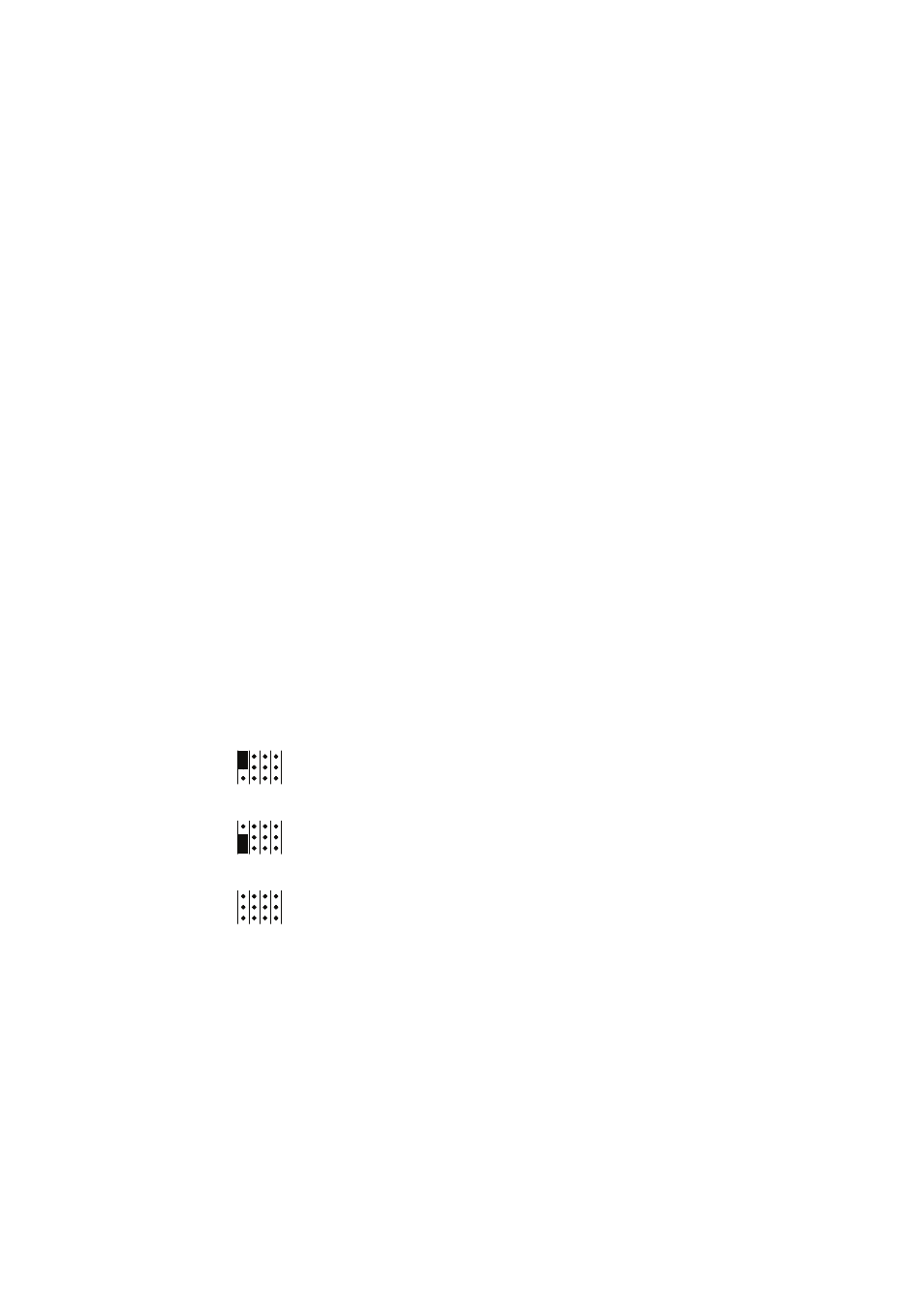

relè. Il seguente schizzo illustra le singole
impostazioni e il rispettivo significato.
L’uscita 1 a +12 V se attivata
L’uscita 1 a 0 V se attivata
L’uscita 1 funziona come contatto relè
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
