119
weerstand van 2,2 kΩ bedraad worden (EOL).
6. OFF: De ingang 1 van de universele module werkt als
rustcontact (NC).
ON: De ingang 1 van de universele module werkt als
werkcontact (NO).
7. OFF: De ingang 1 werkt als ingang voor sleutelschakelaar
(imp).
ON: De ingang 1 werkt als ingang voor magneetcontacten,
bewegingsmelder, blokslot.
8. Neem de desbetreffende opmerkingen over de stand van de
dipschakelaar in de functiebeschrijving van de verschillende
functiemodi in acht.
4.6 Geleiderbruggen
De universele module bezit drie verschillende
geleiderbrugaansluitingen met verschillende betekenissen. De
betekenis van de aansluitingen één voor één:
Kick-start: Deze geleiderbrug bevindt zich naast de aansluiting van
de accustekker.
U moet de geleiderbruggen erin steken, of de aansluiting
met behulp van een schroevendraaier kortsluiten, als de
universele module alleen via de accu (bijvoorbeeld voor
de programmering) moet worden gebruikt.
Fit Disable: Deze geleiderbrug bevindt zich boven de LED O/P Fault.
U moet de geleiderbrug erin steken, als het
sabotagecontact aan de achterkant niet gebruikt wordt.

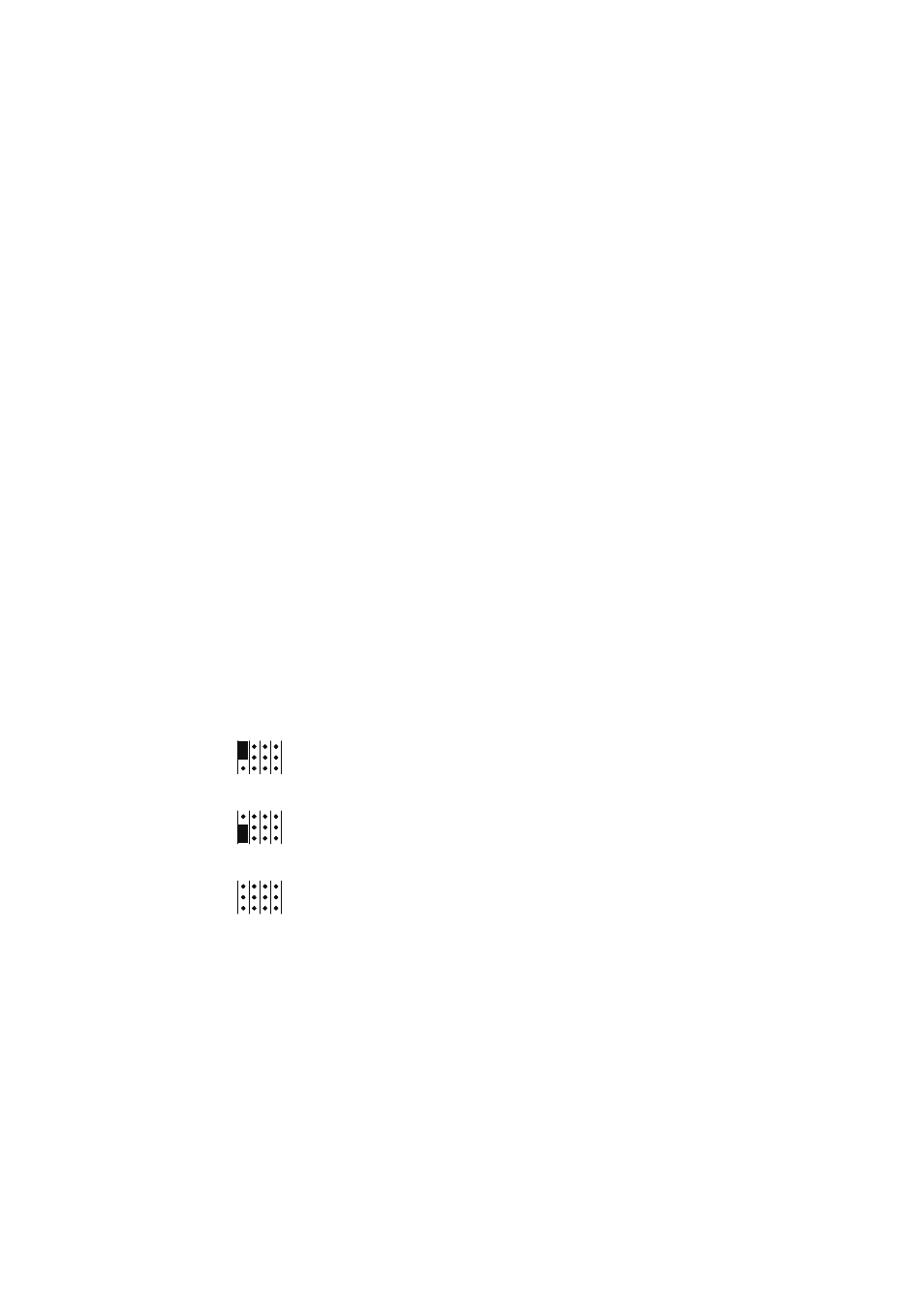

Uitgangen: Deze geleiderbruggen bevinden zich onder het
dekselsabotagecontact.
Ze regelen het uitgangsgedrag van de relais. De
volgende schets toont de verschillende
instellingsmogelijkheden en de betekenis ervan.
Uitgang 1 wordt +12 V indien geactiveerd
Uitgang 1 wordt 0 V indien geactiveerd
Uitgang 1 werkt als relaiscontact
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
12V
0V
OP
1
OP
2
OP
3
OP
4
