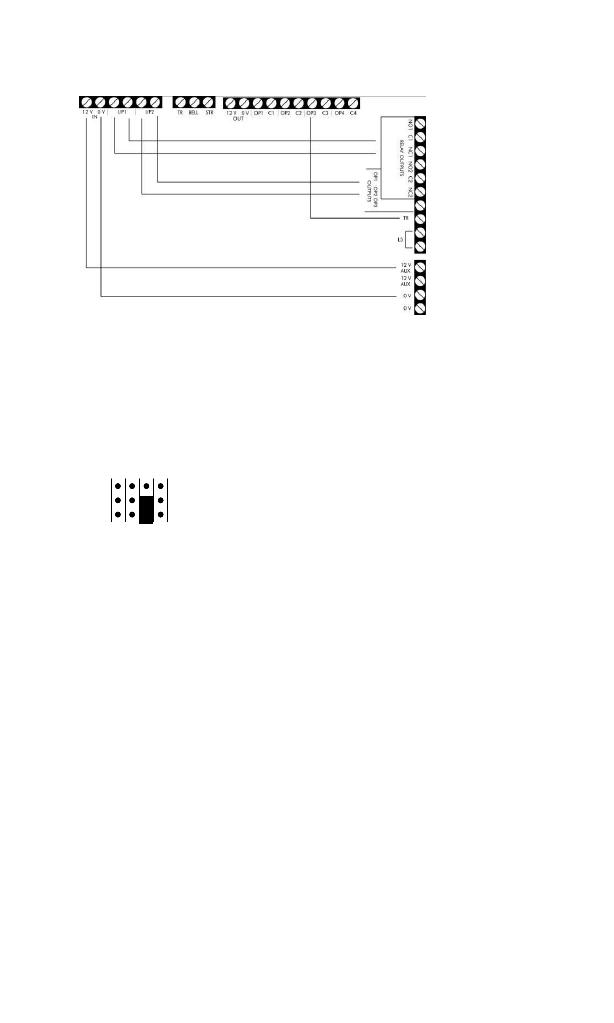

3. Wykonaj oprzewodowanie modułu uniwersalnego z centralą
alarmową wg rysunku.
Ustawienie zworek jest pokazane obok.
6.3.6 Moduł odbiornika radiowego
Funkcja 6/LED 6
Jako moduł wyjść radiowych moduł uniwersalny umożliwia
rozszerzenie
oprzewodowanego systemu o maks. osiem
komponentów radiowych na moduł uniwersalny. Moduł uniwersalny
służy przy tym jako odbiornik radiowy dla tych ośmiu czujek
radio
wych. Wyjścia przekaźnikowe łączone są z wejściami
strefowymi oprzewodowanej centrali. Oprócz alarmów
przekazywane są także sygnały sabotażu i zakłóceń czujek (utrata
baterii, awaria Supervision, interferencje radiowe). Po cztery czujki
radiowe uaktywniają jedno wyjście przekaźnikowe. Wszystkie
komunikaty sabotażowe uaktywniają trzecie wyjście przekaźnikowe
a komunikaty o zakłóceniach – czwarte wyjście przekaźnikowe.
Używaj modułu uniwersalnego jako modułu odbiornika radiowego
zgodnie z poniższą procedurą.
1. Wybierz odpowiednio położenia przełączników 2, 3 i 4 (patrz
punkt 5.5).
W menu głównym trybu programowania wybierz punkt 7
„Funkcja” (świeci dioda LED 7).
TR to wejście sabotażowe centrali alarmowej.
Zaprogramuj w systemie al armowym wyjście 1 jako
syrenę (NO) a wyjście 2 jako lampę błyskową (NO).
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
