184
Zaprogramuj zachowanie tej syreny w radiowym systemie
alarmowym w punkcie:
sekcje dla funkcji kwitowania,
edycja MU do funkcji alarmowej.

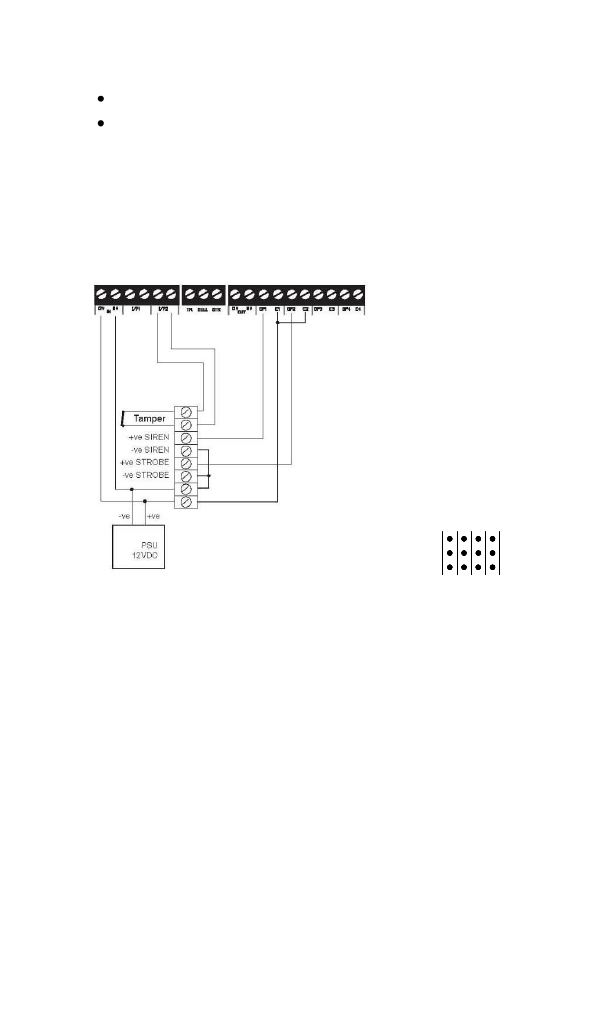

3. Podłączenie syreny konwencjonalnej
Jeżeli moduł uniwersalny jest używany w funkcji 4, jako moduł
syreny radiowej, który ma współpracować z konwencjonalną
syreną, (bez własnego zasilania), moduł syreny należy
oprzewodować z modułem uniwersalnym w następujący
sposób.
6.3.5 Nadajnik/odbiornik syreny radiowej
Funkcja 5/LED 5
Ja ko nadajnik/odbiornik syreny radiowej za pośrednictwem modułu
uniwersalnego może być wykorzystana każda syrena radiowa
z
dowolnie oprzewodowaną centralą. Wejścia modułu
uniwersalnego są przy tym połączone z wyjściami przekaźnikowymi
centrali alarmowej, służącymi do wysterowania lampy błyskowej
i syreny a wyjścia tego modułu uniwersalnego z wejściem
sabotażowym centrali alarmowej. Dodatkowy moduł uniwersalny
łączy się z dowolnym sygnalizatorem. Lampa błyskowa i syrena
mogą być wysterowywane radiowo niezależnie od siebie.
Używaj modułów uniwersalnych jako nadajnika/odbiornika syreny
radiowej zgodnie z poniższą procedurą.
Najpierw zaprogramuj moduł uniwersalny, połączony z syreną jako
moduł syreny radiowej (funkcja 4, patrz 7.3.4).
Wskazówka: zamiast programo
wania modułu uniwersalnego
w radiowym systemie alarmowym jest on programowany w drugim
module uniwersalnym.
12V
0V
OP1 OP2 OP3 OP4
12V
0V
OP1 OP2 OP3 OP4
Pamiętaj, że maksymalne
obciążenie styków
każdego przekaźnika
nie może przekraczać
500 mA.
W tej wersji
oprzewodowania należy
zdjąć wszystkie zworki.
Przełącznik DIP 8 musi
być ustawiony na ON (wł.).
