ASRock 990FX Extreme9 Motherboard

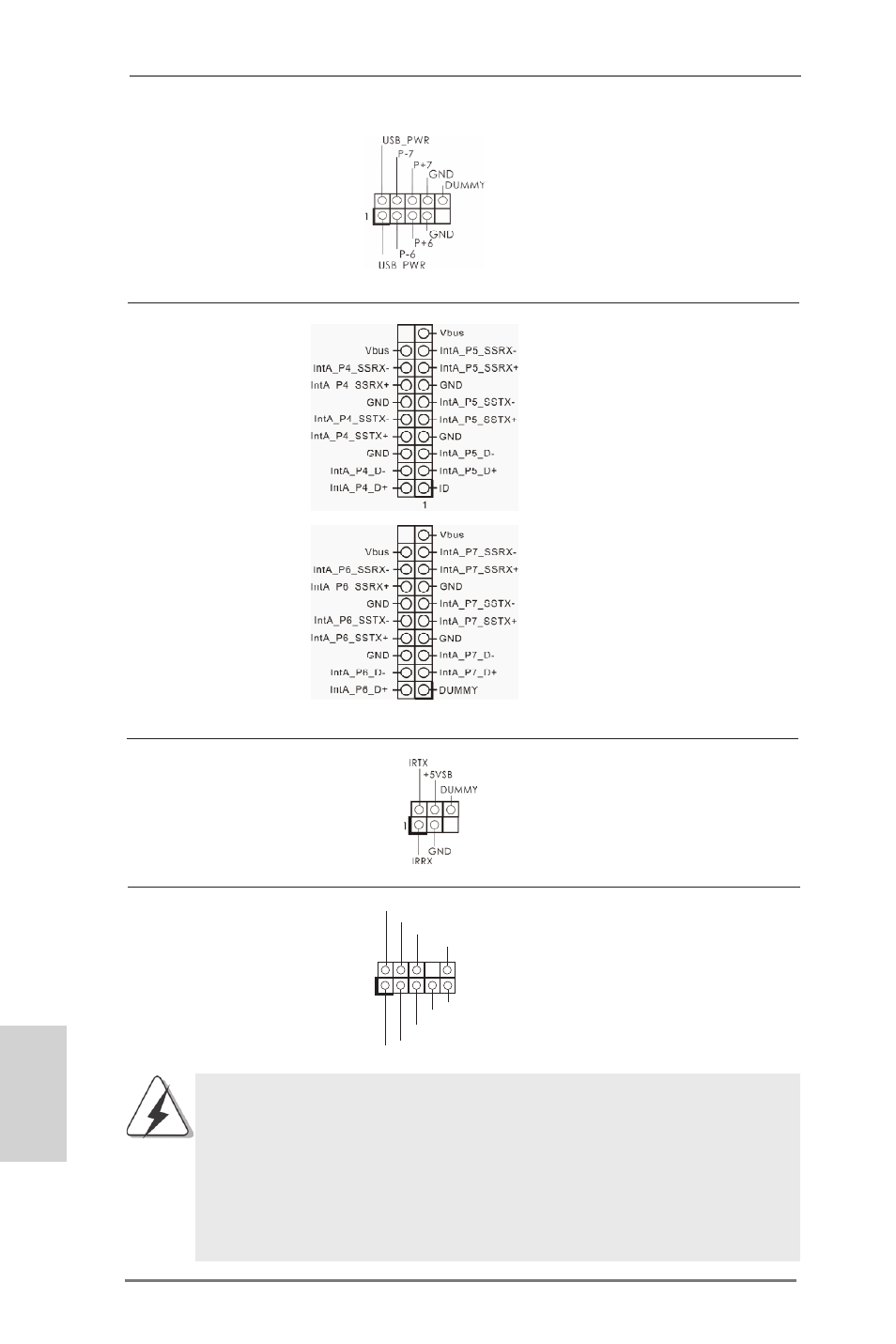

Collettore USB 3.0 Oltre alle quattro porte USB 3.0
(19-pin USB3_4_5) standard del pannello I/O,
(vedi p.2 Nr. 12) la scheda madre dispone di
due intestazioni USB 3.0.
Ciascuna intestazione USB 3.0
supporta due porte USB 3.0.
(19-pin USB3_6_7)
(vedi p.2 Nr. 11)
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1)
moduli ad infrarossi optional
(vedi p.2 Nr. 32) per la trasmissione e la
ricezione senza fili.
1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Definition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio
del pannello anteriore, come indicato di seguito:
Italiano
Connettore audio sul È un’interfaccia per il cavo del
pannello frontale pannello audio. Che consente
(9-pin HD_AUDIO1) connessione facile e controllo
(vedi p.2 Nr. 34) dei dispositivi audio.
(9-pin USB6_7)
(vedi p.2 Nr. 25)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
