130
ASRock 990FX Extreme9 Motherboard

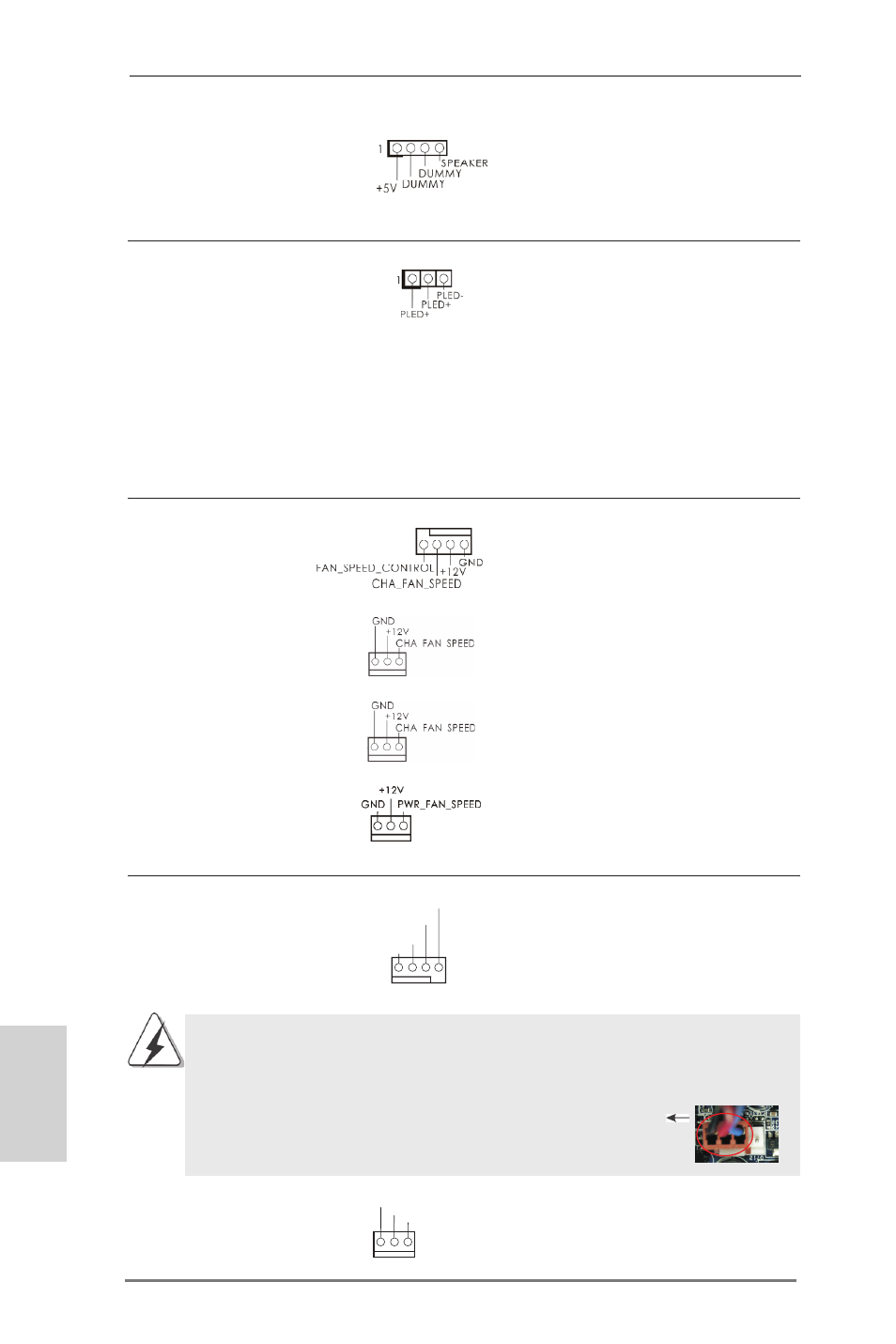

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fişe
(4-pinli SPEAKER1) bağlayın.
(bkz. s.2 No. 19)
Güç LED'i Fişi Sistem gücü durumunu
(3-pinli PLED1) belirtmek için lütfen kasa güç
(bkz. s.2 No. 30) LED'ini bu fişe bağlayın. Sistem
çalışırken LED açıktır. LED S1
durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 20)
ve siyah kabloyu toprak pinine
bağlayın. CHA_FAN1/2/3 fan
(3-pinli CHA_FAN2) hızı UEFI veya AXTU yoluyla
(bkz. s.2 No. 6) kontrol edilebilir.
(3-pinli CHA_FAN3)
(bkz. s.2 No. 24)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 9)
CPU Fan Konektörü Lütfen fan kablolarını CPU
(4-pinli CPU_FAN1)
fanına bu konektöre bağlayın
(bkz. s.2 No. 4) ve siyah kabloyu toprak pinine
bağlayın.
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
Türkçe
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
(3-pinli CPU_FAN2)
(bkz. s.2 No. 5)
GND
+12V
CPU_FAN_SPEED
