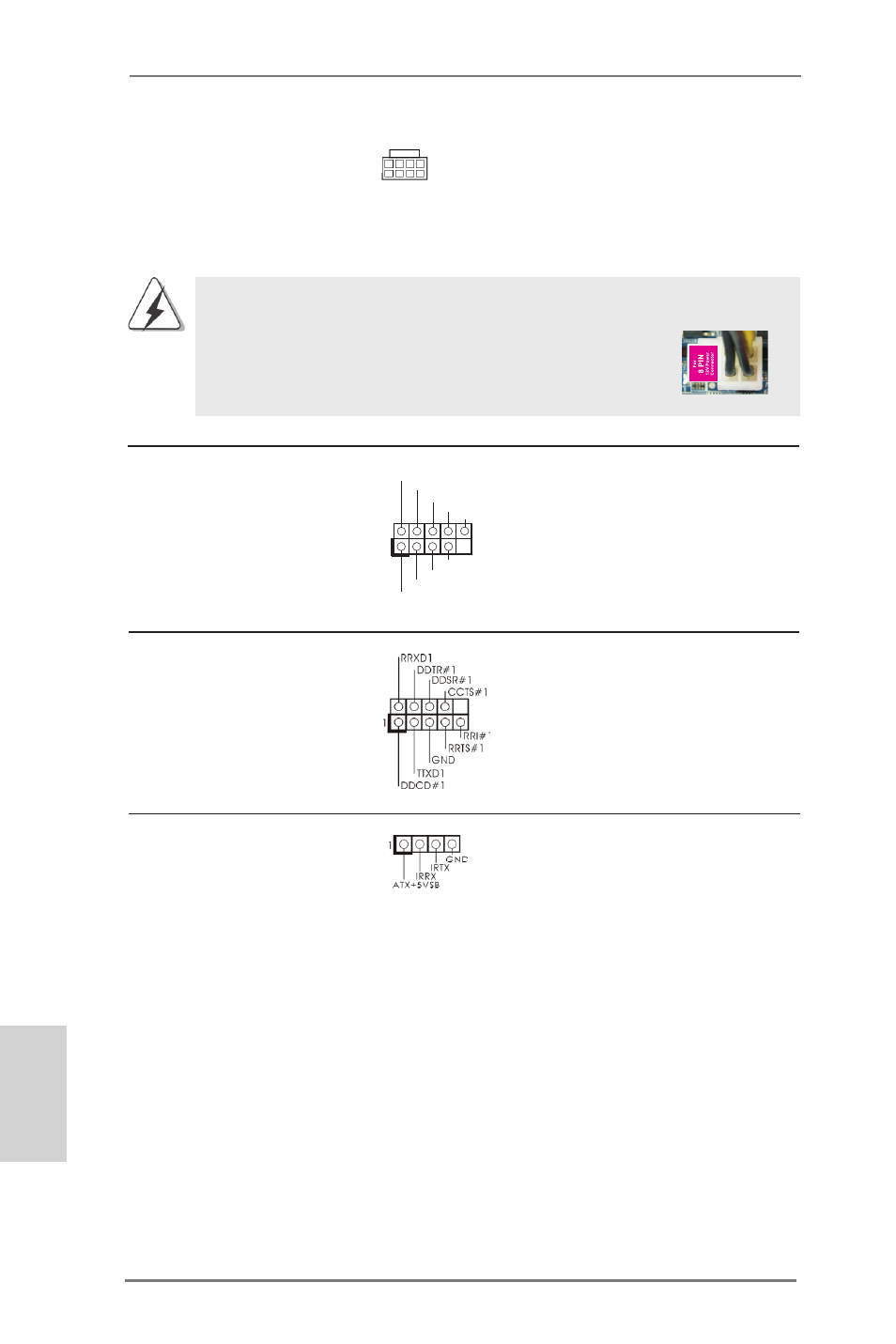

ASRock 990FX Extreme9 - Manual (Page 186)

186
ASRock 990FX Extreme9 Motherboard
IEEE 1394 接口 除了位於 I/O 面板的一個默
(9 針 FRONT_1394) 認 IEEE 1394 接口之外，這
( 見第 2 頁第 33 項 ) 款主機板有一組 IEEE 1394
接針。這組 IEEE 1394 接針
可支援一個 IEEE 1394 接口。
序列埠 這個序列埠 COM1 支援一個序
(9 針 COM1) 列埠的裝置。
( 見第 2 頁第 31 項 )
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
順著 Pin 1 和 Pin 5 插上電源接頭。
4-Pin ATX 12V 電源安裝說明
繁體中文
ATX 12V 電源接口 請注意，必需將帶有 ATX 12V
(8 針 ATX12V1) 插頭的電源供應器連接到這個
( 見第 2 頁第 1 項 ) 插座，這樣就可以提供充足的
電力。如果不這樣做，就會導
致供電故障。
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
8 5
4 1
8 5
4 1
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 27 項 )
