ASRock 990FX Extreme9 - Manual (Page 100)

100
ASRock 990FX Extreme9 Motherboard

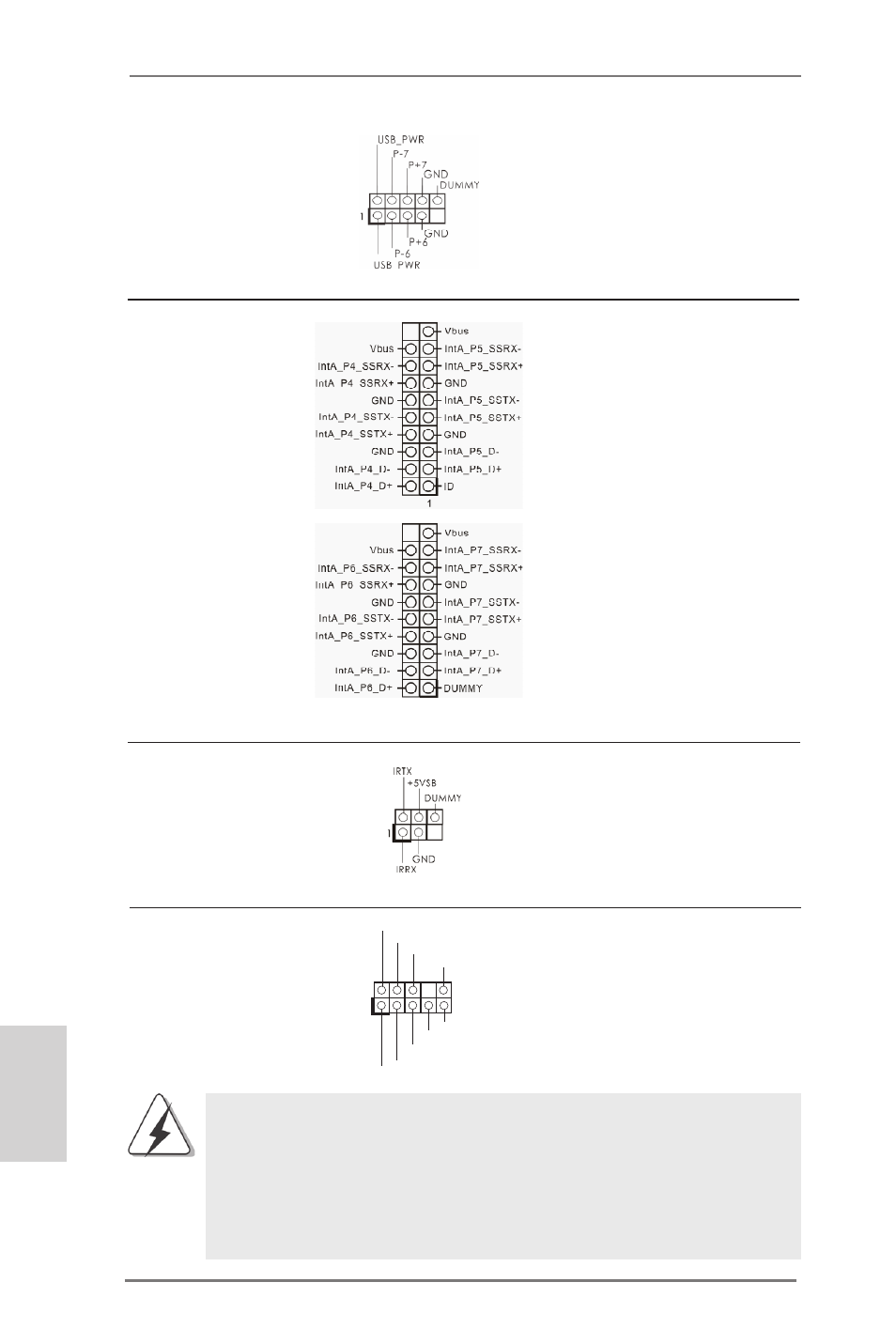

Колодка USB 3.0 Помимо четыре стандартных
(19-контактный USB3_4_5) портов USB 3.0 на панели ввода-
(см. стр. 2, п. 12) вывода, на данной материнской
плате предусмотрено два
разъема USB 3.0. Каждый разъем
USB 3.0 поддерживает два порта
USB 3.0.
(19-контактный USB3_6_7)
(см. стр. 2, п. 11)
Колодка инфракрасного модуля Данная колодка позволяет
(5-контактный IR1) подключить дополнительный
(см. стр. 2, п. 32) модуль беспроводного
инфракрасного
приемопередатчика.
Аудиоразъем передней Этот интерфейс предназначен
панели для присоединения
(9-контактный HD_AUDIO1) аудиокабеля передней панели,
(см. cтр. 2, п.34) обеспечивающего удобное
подключение аудиоустройств и
управление ими.
Ру
сский
(9-контактный USB6_7) USB 2.0 поддерживает два порта
(см. стр. 2, п. 25) USB 2.0.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. Система High Definition Audio поддерживает функцию
автоматического обнаружения разъемов (Jack Sensing), однако
для ее правильной pаботы кабель панели в корпусе должен
поддерживать HDA. При сборке системы следуйте инструкциям,
приведенным в нашем руководстве и руководстве пользователя
для корпуса.
