114
ASRock 990FX Extreme9 Motherboard
Português

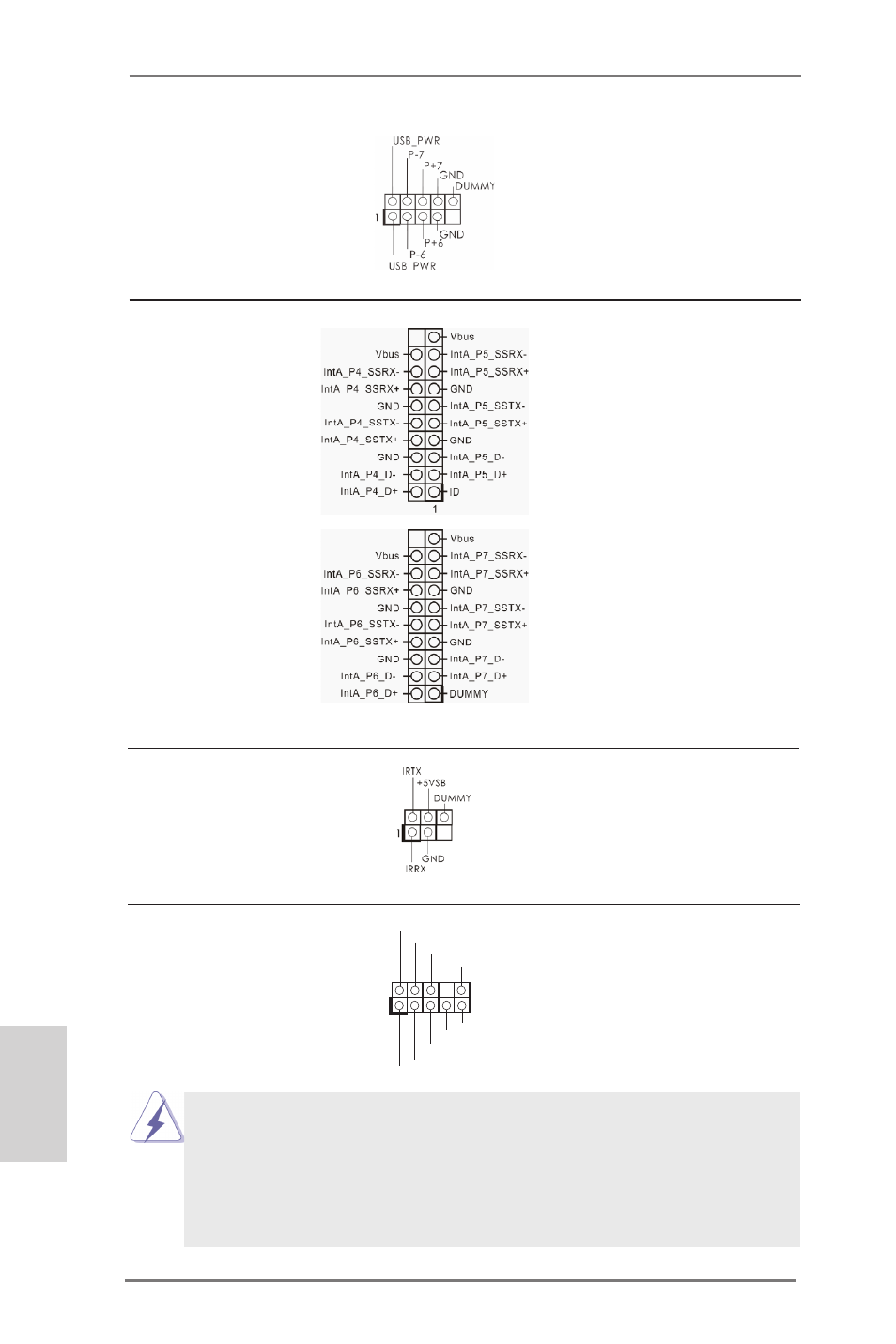

Cabezal USB 3.0 Além das quatro portas USB 3.0
(USB3_4_5 de 19 pinos) por defeito no painel de
(veja a folha 2, No. 12) entrada/saída, há dois ligações
USB 3.0 nesta placa-mãe.
Cada ligação USB 3.0 pode
suportar dois portas USB 3.0.
(USB3_6_7 de 19 pinos)
(veja a folha 2, No. 11)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Conector Áudio do painel Esta é uma interface para o
frontal cabo de áudio no painel frontal,
(HD_AUDIO1 de 9 pinos) que permite uma conexão e
(veja a folha 2, No. 34) controle convenientes dos
dispositivos de áudio.
1. Áudio de elevada definição que suporta a sensibilidade da tomada,
mas o fio do painel existente no chassis tem de suportar HDA para
funcionar correctamente. Siga s instruções que aparecem no manual
e no manual do chassis para instalar o sistema.
2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio
do painel frontal, como a figura abaixo mostra:
Conector do módulo Este conector suporta um
de infravermelho módulo de infravermelho para
(IR1 de 5 pinos) transmissão e recepção sem
(veja a folha 2, No. 32)
fio, opcional.
(USB6_7 de 9 pinos)
(veja a folha 2, No. 25)
