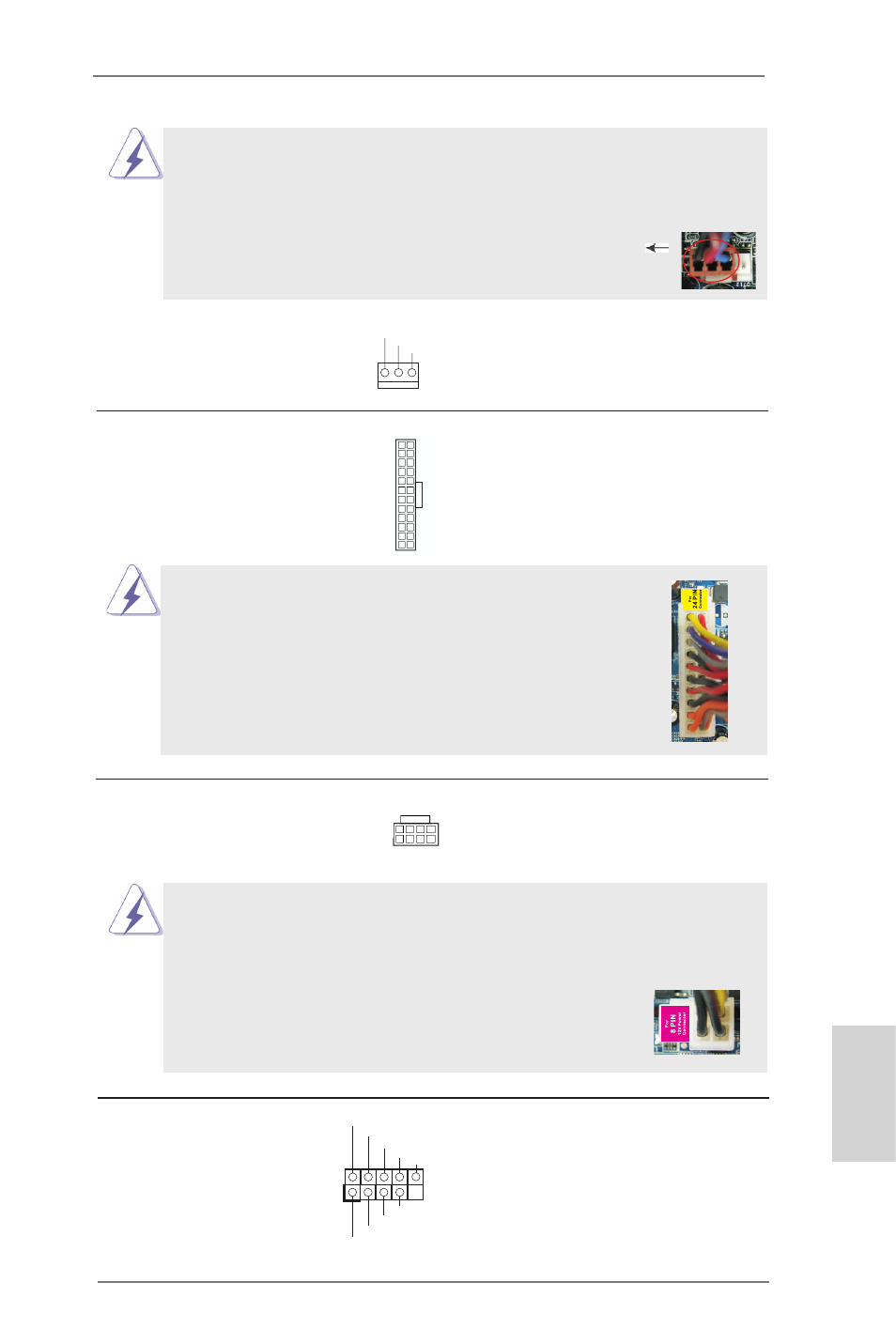

Instalação da Fonte de alimentação ATX de 20 Pinos
12
1
24
13
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos) ATX neste conector.
(veja a folha 2, No. 10)
12
1
24
13
Conector de força do ATX 12V Ligue a fonte de alimentação
(ATX12V1 de 8 pinos) ATX 12V neste conector.
(veja a folha 2, No. 1)
Embora esta placa-mãe providencie um conector de energia ATX 12V
de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma
fonte de energia tradicional de 4 pinos. Para usar a fonte de
alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 5.
Instalação da Fonte de alimentação ATX 12V de 4 Pinos
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Instalação de Ventoinha de 3 pinos
Pinos 1-3 ligados
(CPU_FAN2 de 3 pinos)
(veja a folha 2, No. 5)
GND
+12V
CPU_FAN_SPEED
8 5
4 1
8 5
4 1
Cabezal IEEE 1394 Além das uns porta IEEE 1394
(FRONT_1394 de 9 pinos) por defeito no painel de
(veja a folha 2, No. 33) entrada/saída, há uns ligações
IEEE 1394 nesta placa-mãe.
Cada ligação IEEE 1394 pode
suportar uns porta IEEE 1394.
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
