157
ASRock 990FX Extreme9 Motherboard
日本語

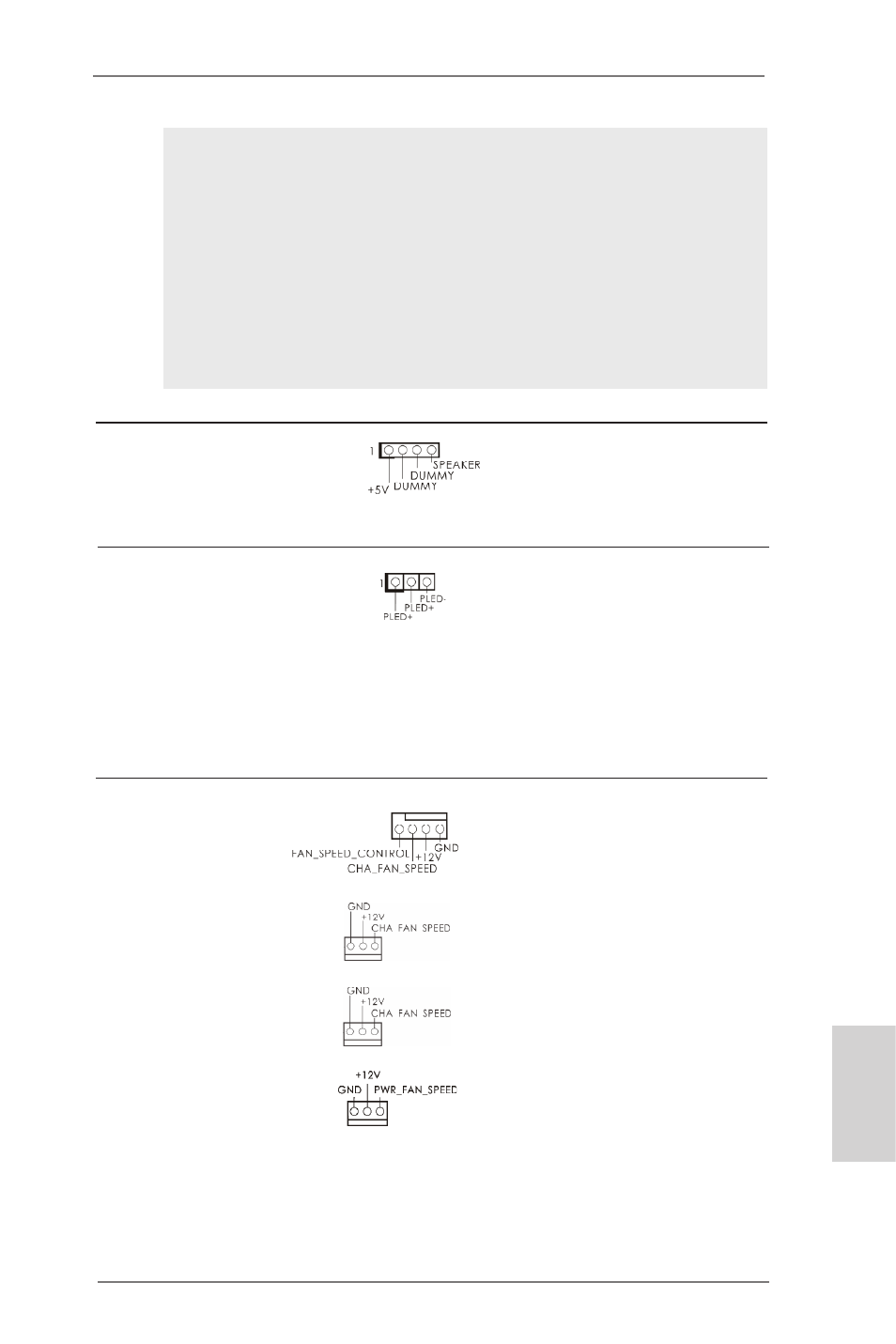

シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッ
(4 ピン SPEAKER1) ダを接続してください。
ページ 2, アイテム 19 を参照
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を
しているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア
クティビティ LED、スピーカーなどから構成されています。シャーシの前面
パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正
しく対応していることを確認してください。
シャーシおよび電源ファンコネクタ
(4 ピン CHA_FAN1)
ページ 2, アイテム 20 を参照
(3 ピン CHA_FAN2)
ページ 2, アイテム 6 を参照
(3 ピン CHA_FAN3)
ページ 2, アイテム 24 を参照
(3 ピン PWR_FAN1)
ページ 2, アイテム 9 を参照
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。CHA_
FAN1/2/3 ファン速度は、UEFI また
は AXTU を通して制御可能できま
す。
電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに
(3 ピン PLED1) 接続し、システム電源ステータスを
ページ 2, アイテム 30 を参照 示すようにしてください。LED はシ
ステムが動作中の際にオンになりま
す。S1 ステータスでは LED は点滅し
続けます。S3/S4 ステータス、または
S5 ステータス ( 電源オフ ) の場合、
LED は消灯します。
