ASRock 990FX Extreme9 Motherboard
Português

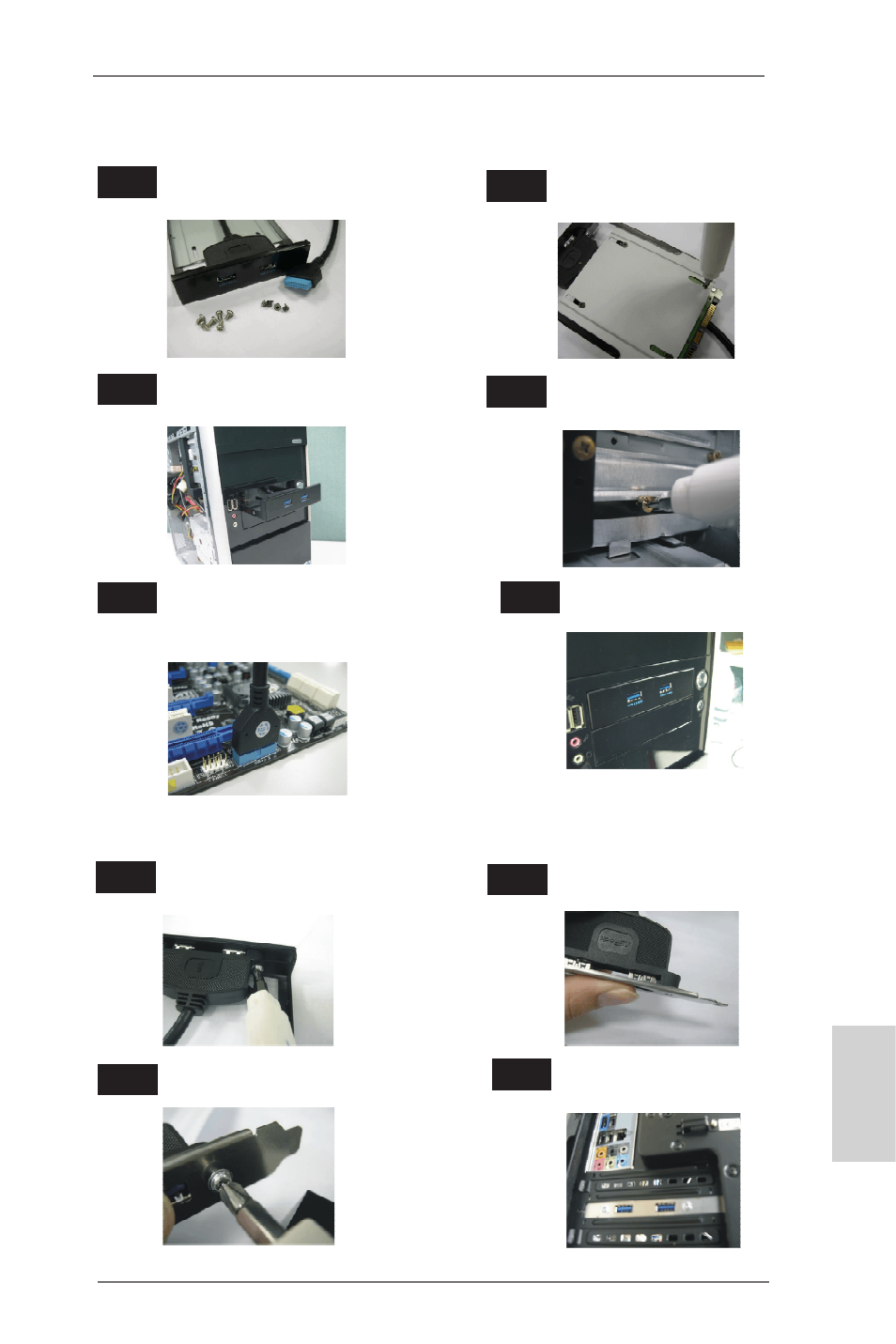

O Guia de Instalação do Painel USB 3.0 Frontal
Instale o Painel USB 3.0 Frontal no
compartimento de unidade de 2,5” do
chassis.
Passo 3 Passo 4
Aparafuse o Painel USB 3.0 Frontal
ao compartimento da unidade com
seis parafusos do chassis.
Prepare o Painel USB 3.0 Frontal, quatro
parafusos do HDD e seis parafusos do
chassis.
Passo 1 Passo 2
Aparafuse o HDD/SSD de 2,5” ao
Painel USB 3.0 Frontal com quatro
parafusos do HDD.
O Guia de Instalação do Suporte USB 3.0 Traseiro
Coloque o cabo USB 3.0 e o suporte
USB 3.0 traseiro em conjunto.
Desaperte os dois parafusos no Painel USB
3.0 Frontal.
Passo 1 Passo 2
Coloque o suporte USB 3.0 traseiro
no chassis.
Aperte os dois parafusos no suporte USB
3.0 traseiro.
Passo 3
Passo 4
O Painel USB 3.0 Frontal está pronto a
ser utilizado.
Ligue o cabo USB 3.0 Frontal ao conector
USB 3.0 (USB3_4_5 ou USB3_6_7) da placa
principal.
Passo 5 Passo 6
