113
ASRock 990FX Extreme9 Motherboard
Português

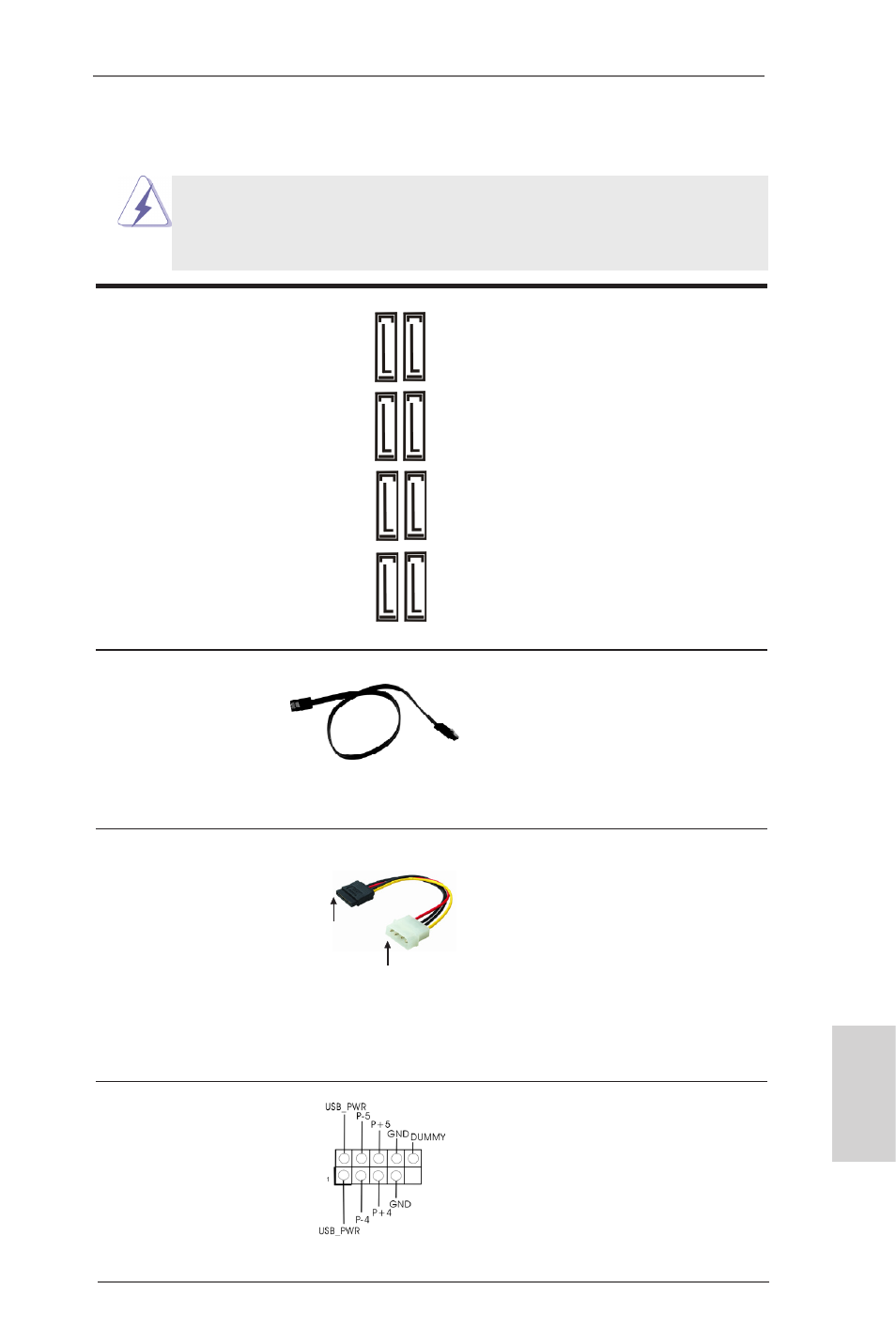

Conectores ATA3 Serial Estes sete conectores Serial
(SATA3_1_2: veja a folha 2, No. 18) ATA (SATA3) suportam
(SATA3_3_4: veja a folha 2, No. 17) unidades de disco rígido SATA
(SATA3_5_6: veja a folha 2, No. 16) ou SATA3 como dispositivos de
(SATA3_A1_A2: veja a folha 2, No. 15) armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido
SATA3 quanto o conector
SATA3 na placa mãe.
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Cabezal USB 2.0 Além das quatro portas USB 2.0
(USB4_5 de 9 pinos) por defeito no painel de
(veja a folha 2, No. 26) entrada/saída, há dois ligações
USB 2.0 nesta placa-mãe.
Cada ligação USB 2.0 pode
suportar dois portas USB 2.0.
S
AT
A
3_
1
S
AT
A
3_
3
S
AT
A
3_
5
S
AT
A
3_
A
1
S
AT
A
3_
2
S
AT
A
3_
4
S
AT
A
3_
6
S
AT
A
3_
A
2
Cabo de Alimentação Conecte a saída de cor preta
ATA (SATA) do cabo de alimentação SATA
(opcional) ao conector de alimentaçãoem
cada acionador. Emseguida,
conecte a saídabranca do cabo
de alimentaçãoSATA ao
conector dealimentação da
fonte.
Ligue no conector de
alimentação SATA HDD
Conecte a fonte
