1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!

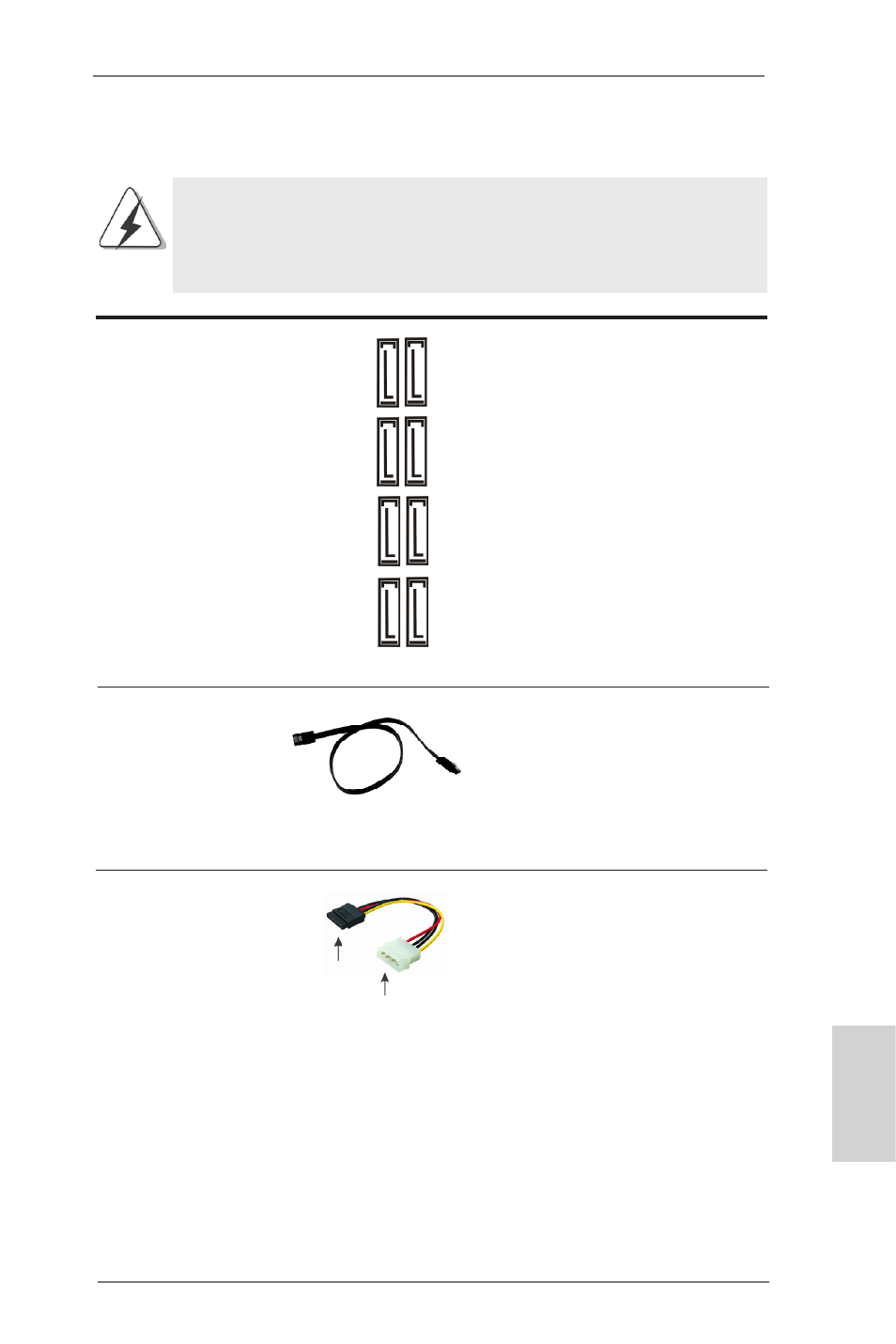

Connecteurs Série ATA3 Ces huit connecteurs Série
(SATA3_1_2: voir p.2 No. 18) ATA3 (SATA3) prennent en
(SATA3_3_4: voir p.2 No. 17)
charge les câbles SATA pour
(SATA3_5_6: voir p.2 No. 16) les périphériques de stockage
(SATA3_A1_A2: voir p.2 No. 15) internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA3 ou au
connecteur SATA3 sur la carte
mere.
Cordon d’alimentation Veuillez connecter l’extrémité
Série ATA (SATA) noire du cordon d’alimentation
(en option) SATA sur le connecteur
d’alimentation sur chaque unité.
Connectez ensuite l’extrémité
blanche du cordon
d’alimentation SATA sur le
connecteur d’alimentation de
l’unité d’alimentation électrique.
c o n n e c t e r à
l’unité
d’alimentation
électrique
connecter au connecteur
d’alimentation du disque
dur SATA
