ASRock 990FX Extreme9 Motherboard
日本語

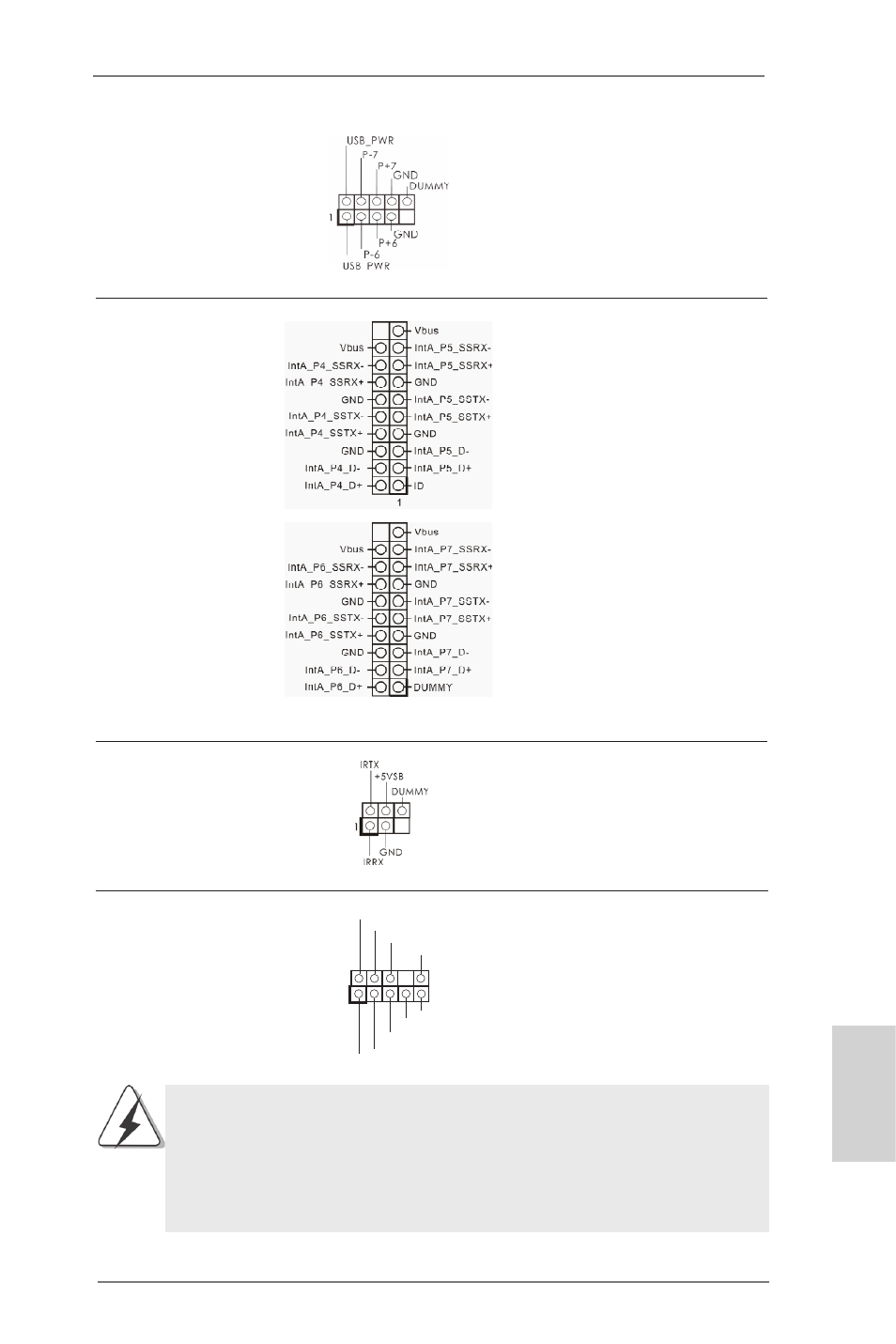

USB 3.0 ヘッダ I/O パネル上にあるデフォルトの USB
(19 ピン USB3_4_5) 3.0 ポート 4 基に加え、このマザーボ
ページ 2, アイテム 12 を参照 ードに 2 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
(19 ピン USB3_6_7)
ページ 2, アイテム 11 を参照
(9 ピン USB6_7)
ページ 2, アイテム 25 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1) との便利な接続とコントロールを
ページ 2, アイテム 34 を参照 可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ 2, アイテム 32 を参照
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
