140
ASRock 990FX Extreme9 Motherboard
USB 2.0 헤더 본 머더보드에는 I/O 패널에 있
(9 핀 USB4_5) 는 4 개의 기본 USB 2.0 포트
(2 페이지 , 26 번 항목 참조 ) 외에도 USB 2.0 헤더가 2 개 있
습니다 . 각각의 USB 2.0 헤더
는 2 개의 USB 2.0 포트를 지원
할 수 있습니다 .

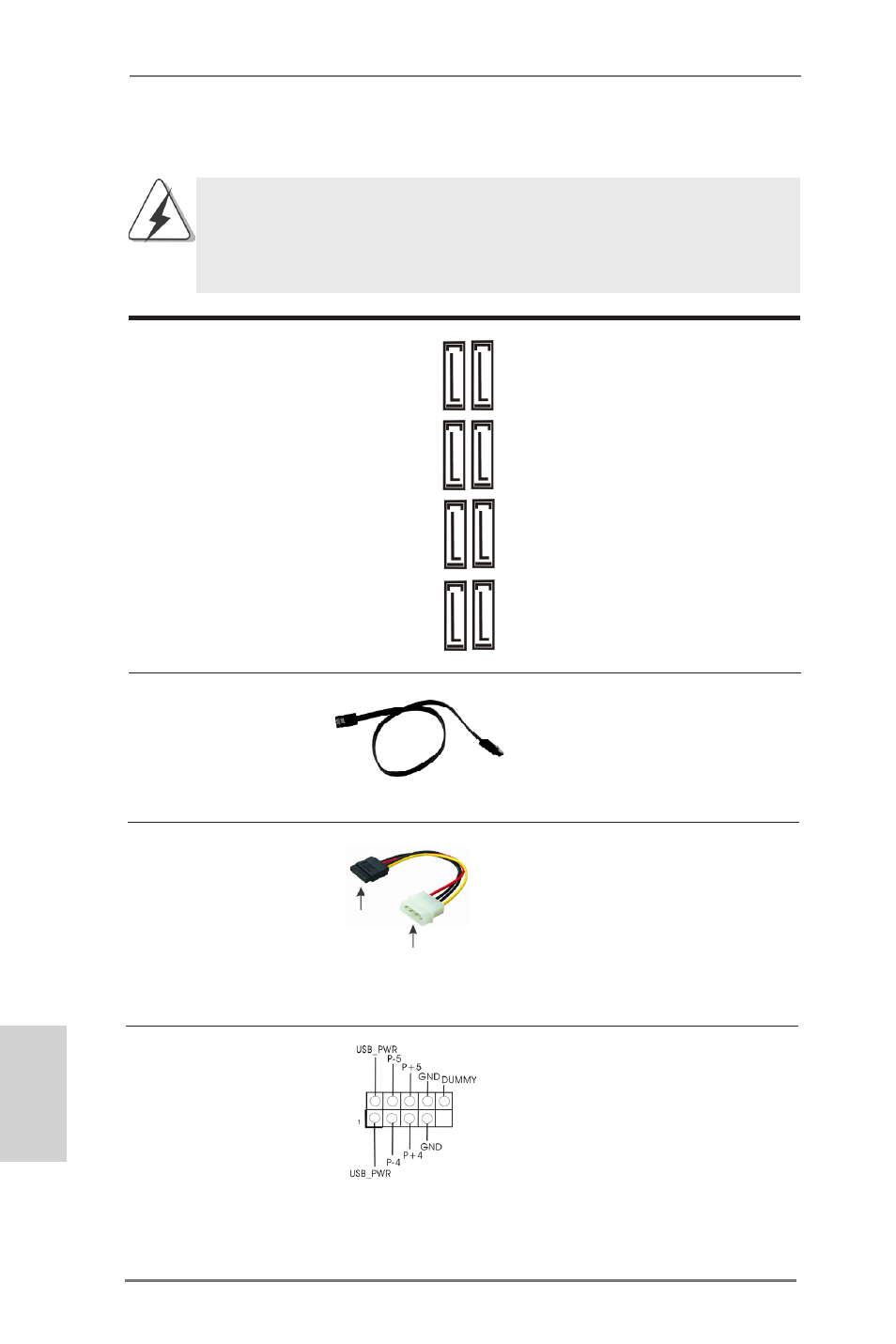

1.4 온보드 헤더 및 커넥터
주의 !
이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마
세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !
시리얼 ATA3 커넥터 8 개의 시리얼 ATA3
(SATA3_1_2: 2 페이지 , 18 번 항목 참조 ) (SATA3) 커넥터는 내부 저장
(SATA3_3_4: 2 페이지 , 17 번 항목 참조 ) 장치용 SATA 데이터 케이블
(SATA3_5_6: 2 페이지 , 16 번 항목 참조 ) 을지원합니다 . 커넥터가 내부
(SATA3_A1_A2: 2 페이지 , 15 번 항목 참조 ) 기억 장치용 SATA 케이블을
지원합니다 . 현재의 SATA3
인터페이스는 최고 6.0 Gb/s 의
데이터 전송 속도를지원합니다 .
한 국 어
SATA HDD 전원
커넥터에 연결
전원 공급장치에
연결
시리얼 ATA(SATA) SATA 전원 케이블의 검은
전원 케이블 색끝부분을 드라이브의 전원
( 선택 사양 ) 커넥터에 연결하십시오 . 그
다음에 SATA 전원 케이블의
흰색 끝을 전원 공급장치의
전원 커넥터에 연결합니다 .
S
AT
A
3_
1
S
AT
A
3_
3
S
AT
A
3_
5
S
AT
A
3_
A
1
S
AT
A
3_
2
S
AT
A
3_
4
S
AT
A
3_
6
S
AT
A
3_
A
2
시리얼 ATA(SATA)
데이터 케이블
( 선택 사양 )
SATA 데이터 케이블의 임의
적인 측을 마더보드의 SATA3
하드 디스크 혹은 SATA3 커넥
터에 연결합니다 .
