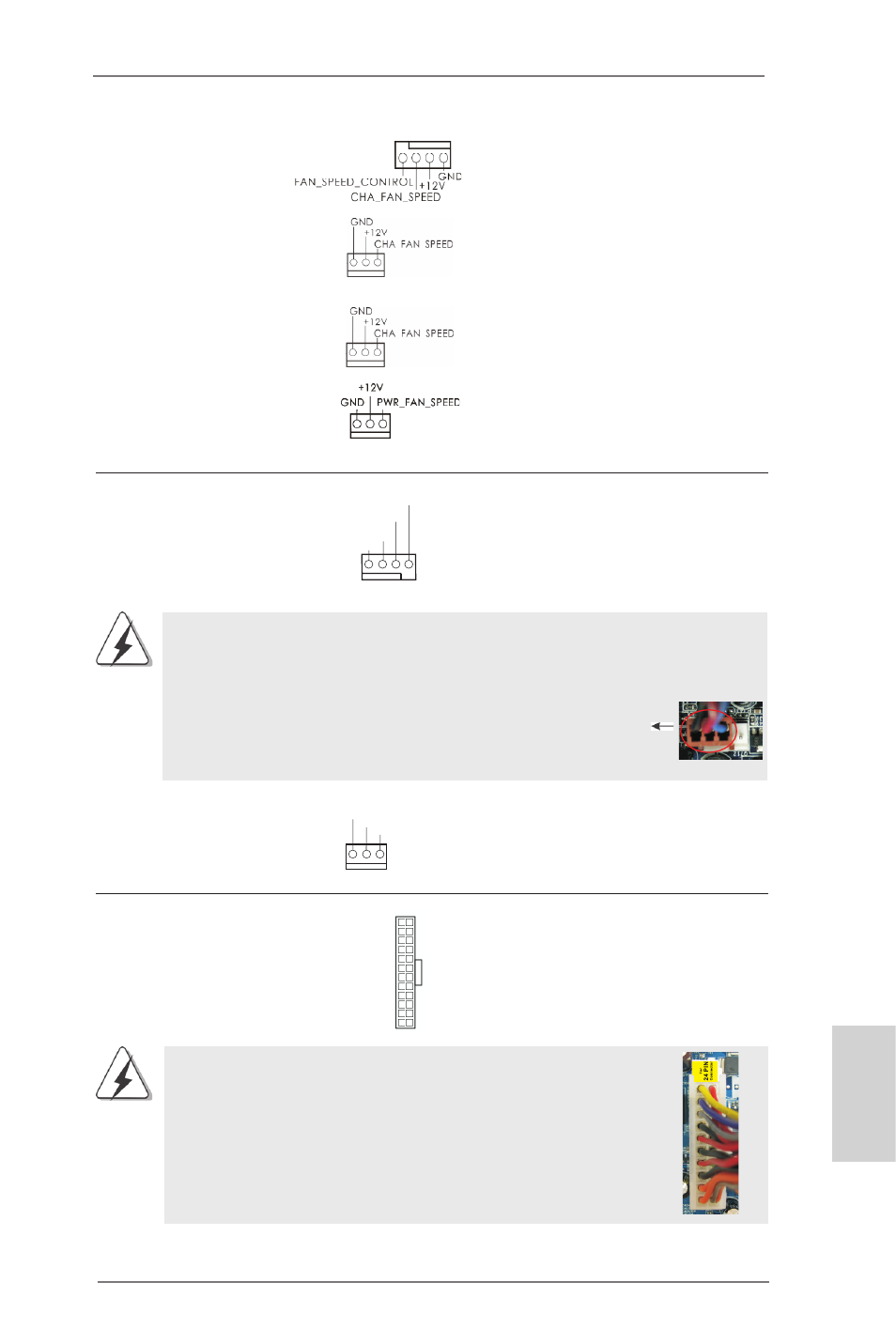

CPU 風扇接頭 請將 CPU 風扇連接線接到這個
(4 針 CPU_FAN1) 接頭，並讓黑線與接地的針腳
( 見第 2 頁第 4 項 ) 相接。
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
(3 針 CPU_FAN2)
( 見第 2 頁第 5 項 )
繁體中文
機箱 , 電源風扇接頭 請將風扇連接線接到這個接
(4 針 CHA_FAN1) 頭， 並 讓 黑 線 與 接 地 的 針 腳
( 見第 2 頁第 20 項 ) 相接。CHA_FAN1/2/3 可由 UEFI
或 AXTU 設定。
(3 針 CHA_FAN2)
( 見第 2 頁第 6 項 )
(3 針 CHA_FAN3)
( 見第 2 頁第 24 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 9 項 )
ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1) 個接頭。
( 見第 2 頁第 10 項 )
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
12
1
24
13
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CPU_FAN_SPEED
