154
ASRock 990FX Extreme9 Motherboard

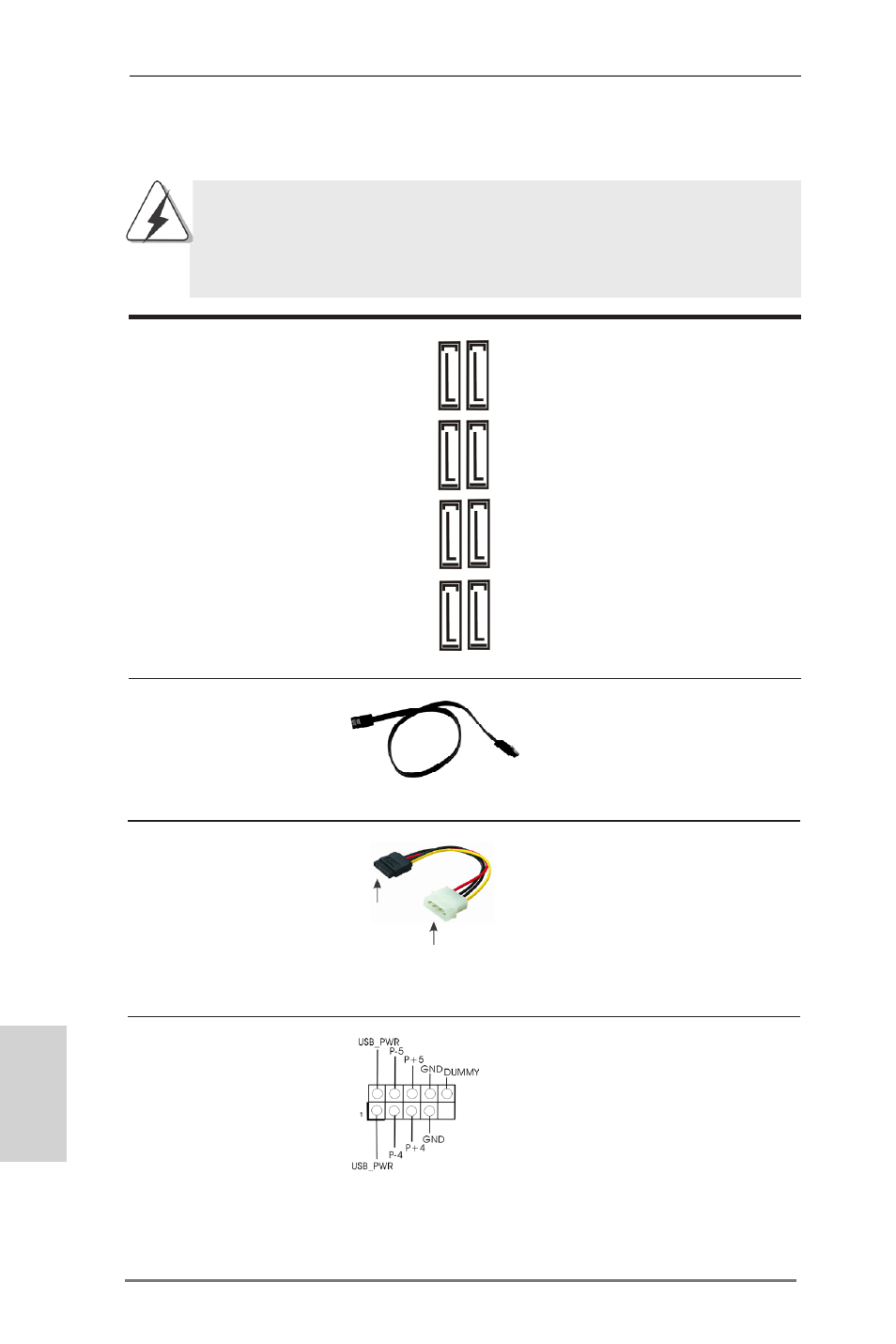

シリアル ATA3 コネクタ これら 8 本のシリアル ATA3
SATA3_1_2: ページ 2, アイテム 18 を参照 (SATA3）コネクタは内蔵スト
SATA3_3_4: ページ 2, アイテム 17 を参照 レーデバイスに使用する SATA
SATA3_5_6: ページ 2, アイテム 16 を参照 データケーブルに対応していま
SATA3_A1_A2: ページ 2, アイテム 15 を参照 す。現在の SATA3 インタフェー
スの最大データ転送速度は
6.0 Gb/s です。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 4
(9 ピン USB4_5) つの USB 2.0 ポート以外に、この
ページ 2, アイテム 26 を参照 マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
日本語
1.4 オンボードのヘッダとコネクタ類
シリアル ATA（SATA） SATA 電源ケーブルの黒端を各ドラ
電源ケーブル（オプション） イブの電源コネクタに接続し、白
端をパワーサプライの電源コネク
タに接続してください。
パワーサプラ
イに接続
SATA HDD 電源
コネクタに接続
S
AT
A
3_
1
S
AT
A
3_
3
S
AT
A
3_
5
S
AT
A
3_
A
1
S
AT
A
3_
2
S
AT
A
3_
4
S
AT
A
3_
6
S
AT
A
3_
A
2
シリアル ATA（SATA）
データケーブル（オプション）
SATA データケーブルのどちらかの
端をマザーボードの SATA3 ハードディ
スク、または SATA3 コネクタに接続で
きます。
