ASRock 990FX Extreme9 Motherboard
簡體中文

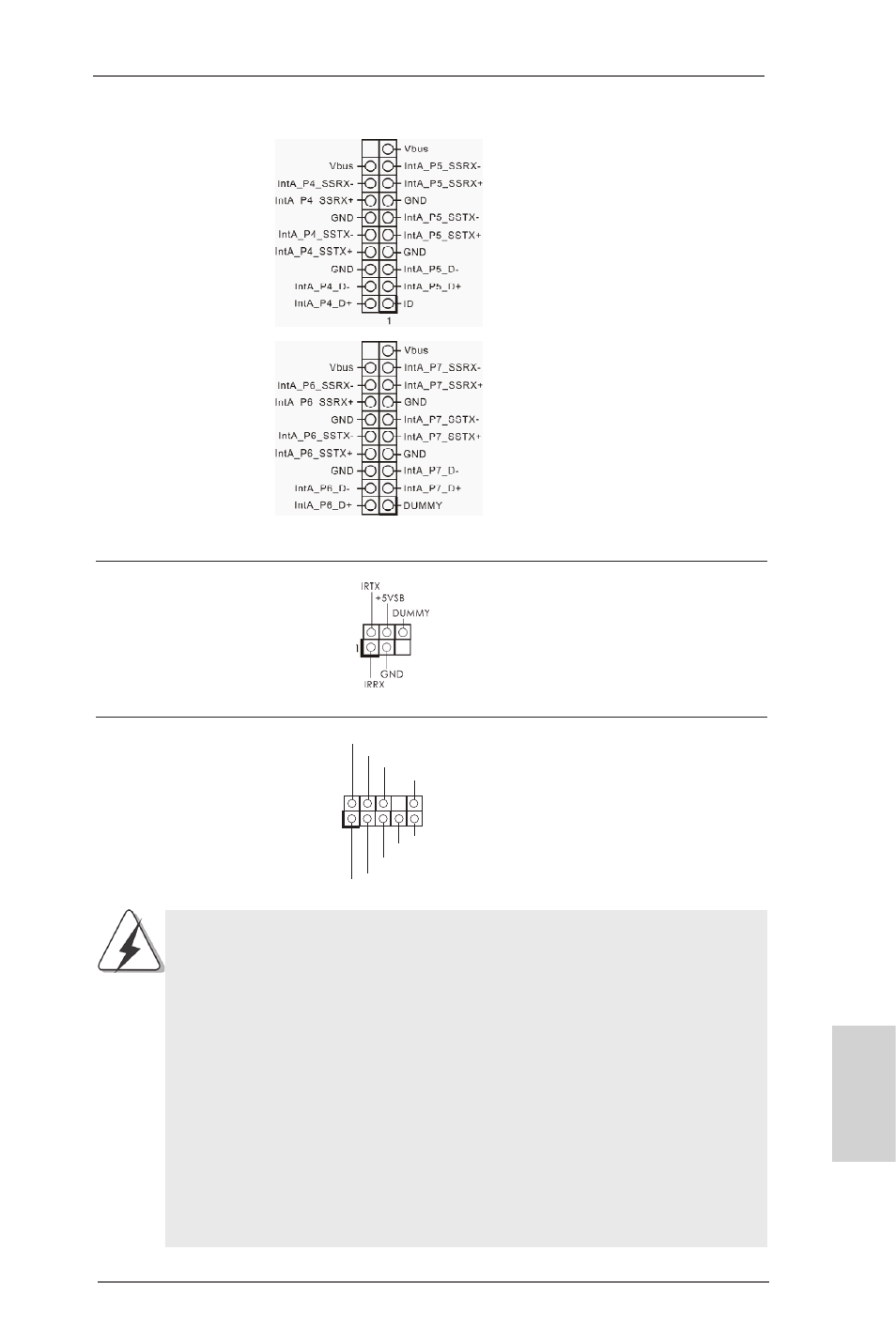

USB 3.0 擴展接頭 除了位於 I/O 面板的四個默
(19 針 USB3_4_5) 認 USB 3.0 接口之外，這款
( 見第 2 頁第 12 項 ) 主板有兩組 USB 3.0 接針。
每組 USB 3.0 接針可以支持
兩個 USB 3.0 接口。
(19 針 USB3_6_7)
( 見第 2 頁第 11 項 )
紅外線模塊接頭 這個接頭支持一個選配的無
(5 針 IR1) 線發送和接受紅外線的
( 見第 2 頁第 32 項 ) 模塊。
前置音頻面板接頭 可以方便連接音頻設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 34 項 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到
AC’97 音頻面板。
E. 開啟前置麥克風。
在 Windows ® XP / XP 64 位元操作系統中 :
選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。
