43
ASRock 990FX Extreme9 Motherboard
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die
(Option) SATA3 Festplatte oder das
SATA3 Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
Deutsch

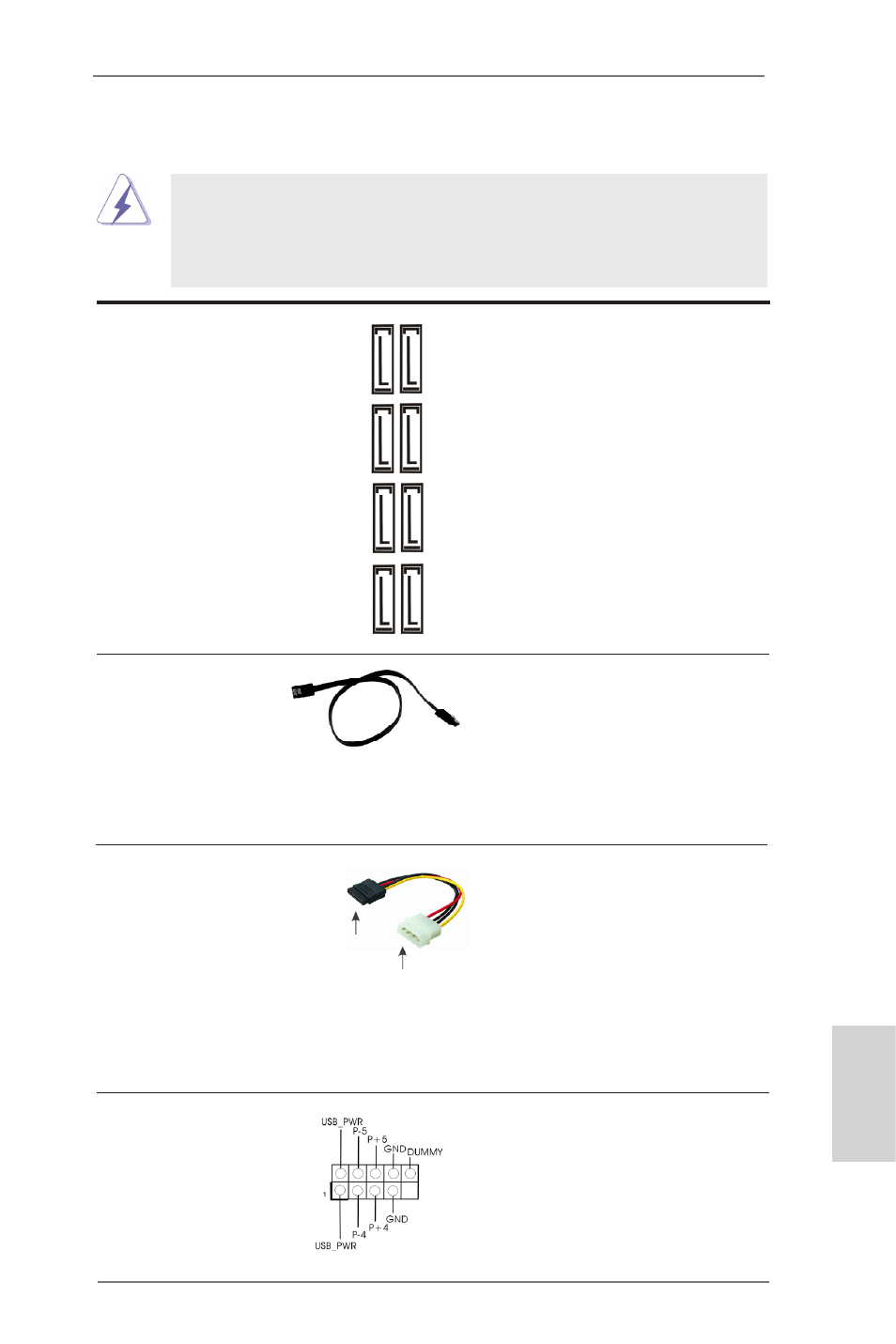

1.4 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
Verbindung zum
Netzteil
Verbindung zum
SATA-HDD-Stromanschluss
Serial ATA- (SATA-) Verbinden Sie das schwarze
Stromversorgungskabel Ende des SATA-Netzkabels mit
(Option) dem Netzanschluss am
Laufwerk. Verbinden Sie dann
das weiße Ende des SATA-
Stromversorgungskabels mit
dem Stromanschluss des
Netzteils.
Seriell-ATA3-Anschlüsse Diese acht Serial ATA3-
(SATA3_1_2: siehe S.2 - No. 18) (SATA3-)Verbínder
(SATA3_3_4: siehe S.2 - No. 17) unterstützten SATA-Datenkabel
(SATA3_5_6: siehe S.2 - No. 16) für interne
(SATA3_A1_A2: siehe S.2 - No. 15) Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
S
AT
A
3_
1
S
AT
A
3_
3
S
AT
A
3_
5
S
AT
A
3_
A
1
S
AT
A
3_
2
S
AT
A
3_
4
S
AT
A
3_
6
S
AT
A
3_
A
2
USB 2.0-Header Zusätzlich zu den vier
(9-pol. USB4_5) üblichen USB 2.0-Ports an den
(siehe S.2 - No. 26)
I/O-Anschlüssen befinden sich
zwei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
