ASRock FM2A85X Extreme4-M Motherboard

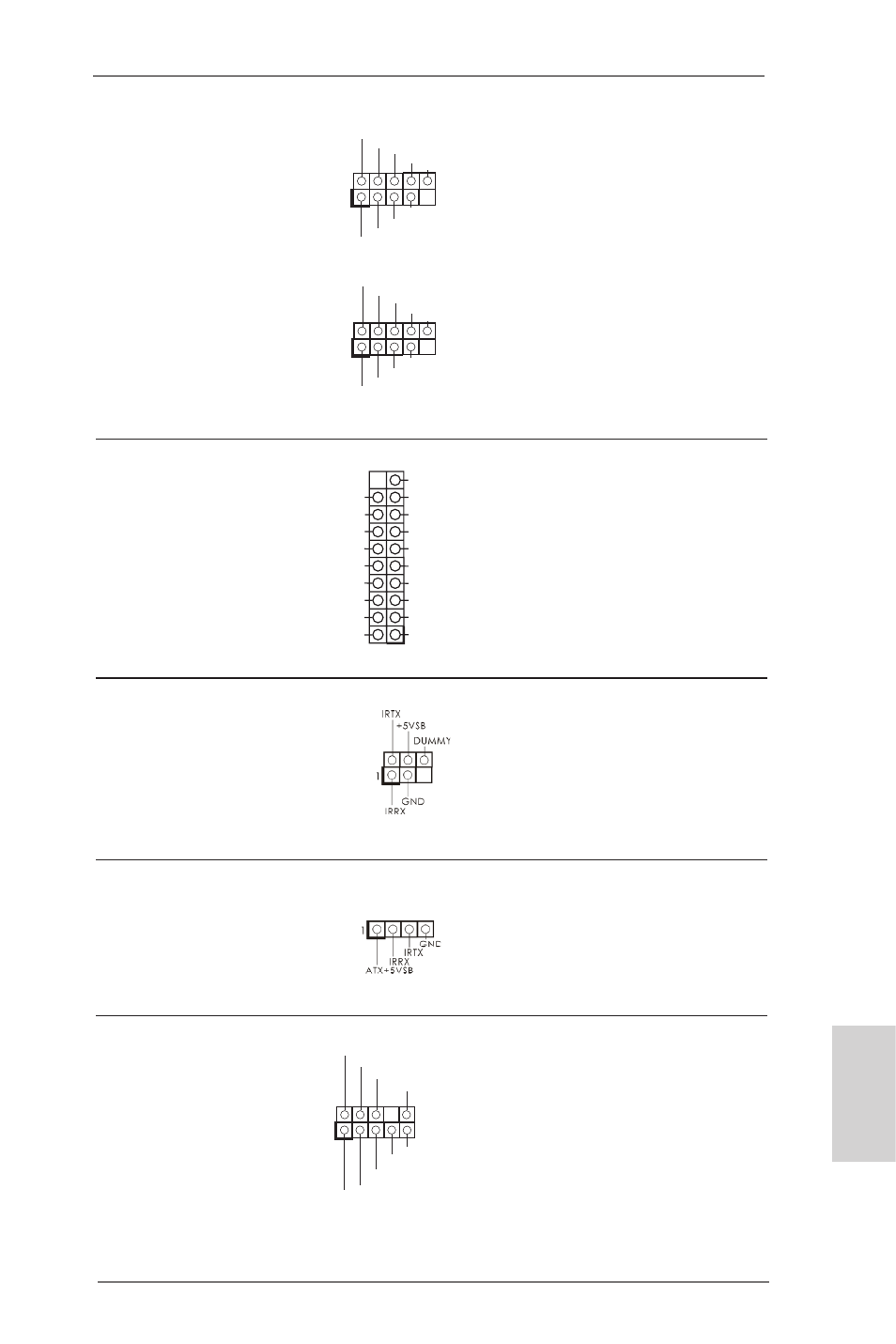

(9-контактный USB7_8)
(см. стр. 2, п. 26)
(9-контактный USB9_10)
(см. стр. 2, п. 28)
Колодка инфракрасного модуля Данная колодка позволяет
(5-контактный IR1) подключить дополнительный
(см. стр. 2, п. 31) модуль беспроводного
инфракрасного
приемопередатчика.
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
(4-контактный CIR1) подключения дистанционный
(см. стр. 2, п. 27) приемник.
Аудиоразъем передней Этот интерфейс предназначен
панели для присоединения аудиокабеля
(9-контактный HD_AUDIO1) передней панели,
(см. cтр. 2, п. 32) обеспечивающего удобное
подключение аудиоустройств и
управление ими.
Колодка USB 3.0 Помимо два стандартных портов
(19-контактный USB3_3_4) USB 3.0 на панели ввода- вывода,
(см. стр. 2, п. 10) на данной материнской плате
предусмотрен один разъем USB
3.0. Этот разъем USB 3.0
поддерживает два порта USB 3.0.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Ру
сский
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
1
USB_PWR
P-10
P+10
USB_PWR
P-9
P+9
GND
GND
DUMMY
IntA_P4_D+
DUMMY
IntA_P4_D-
GND
IntA_P4_SSTX+
GND
IntA_P4_SSTX-
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus Vbus
Vbus
IntA_P3_SSRX-
IntA_P3_SSRX+
GND
IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
IntA_P3_D+
