148
ASRock FM2A85X Extreme4-M Motherboard
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT

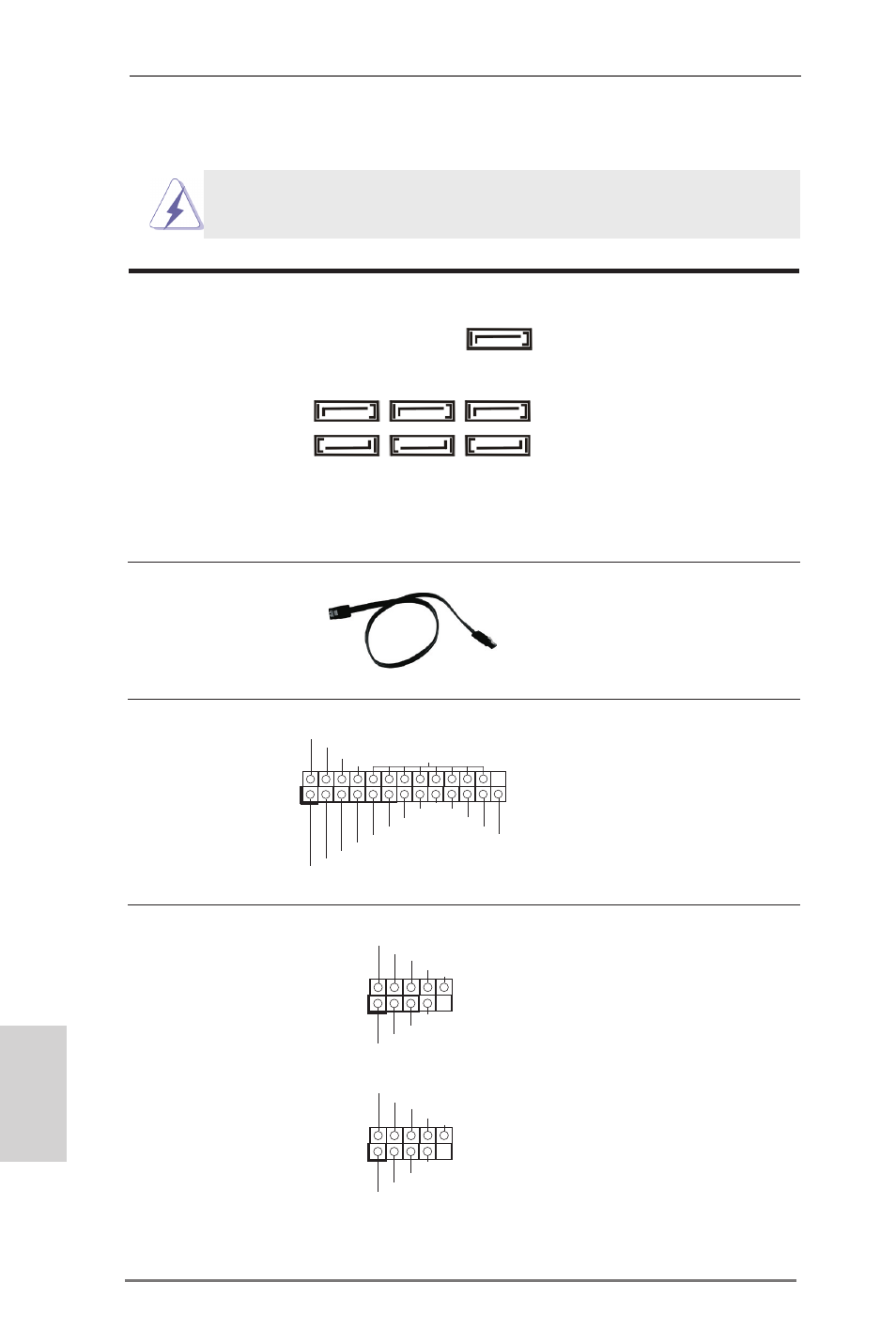

打印機端口接針 這是一個連接打印機端口的
(25 針 LPT1) 接口，方便您連接打印機設
( 見第 2 頁第 29 項 ) 備。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA3 接口 這裡有七組 Serial ATA3
(SATA3_1: 見第 2 頁第 18 項 ) (SATA3) 接口支持 Serial (SATA)
(SATA3_2: 見第 2 頁第 19 項 ) 數據線作為內部儲存設置。目前
(SATA3_3: 見第 2 頁第 20 項 ) SATA3 界面理論上可提供高達
(SATA3_4: 見第 2 頁第 17 項 ) 6.0Gb/s 的數據傳輸速率。
(SATA3_5: 見第 2 頁第 16 項 )
(SATA3_7: 見第 2 頁第 15 項 )
(SATA3_8: 見第 2 頁第 14 項 )
Serial ATA(SATA) SATA 數據線的任意一端均可連
數據線 ( 選配 ) 接 SATA/SATA2/SATA3 硬盤或者
主板上的 SATA2/SATA3 接口。
USB 2.0 擴展接頭 除了位於 I/O 面板的四個默認
(9 針 USB_5_6) USB 2.0 接口之外，這款主板有
( 見第 2 頁第 24 項 ) 三組 USB 2.0 接針。這組 USB 2.0
接針可以支持兩個 USB 2.0 接
口。
(9 針 USB_7_8)
( 見第 2 頁第 26 項 )
簡體中文
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
