40
ASRock FM2A85X Extreme4-M Motherboard

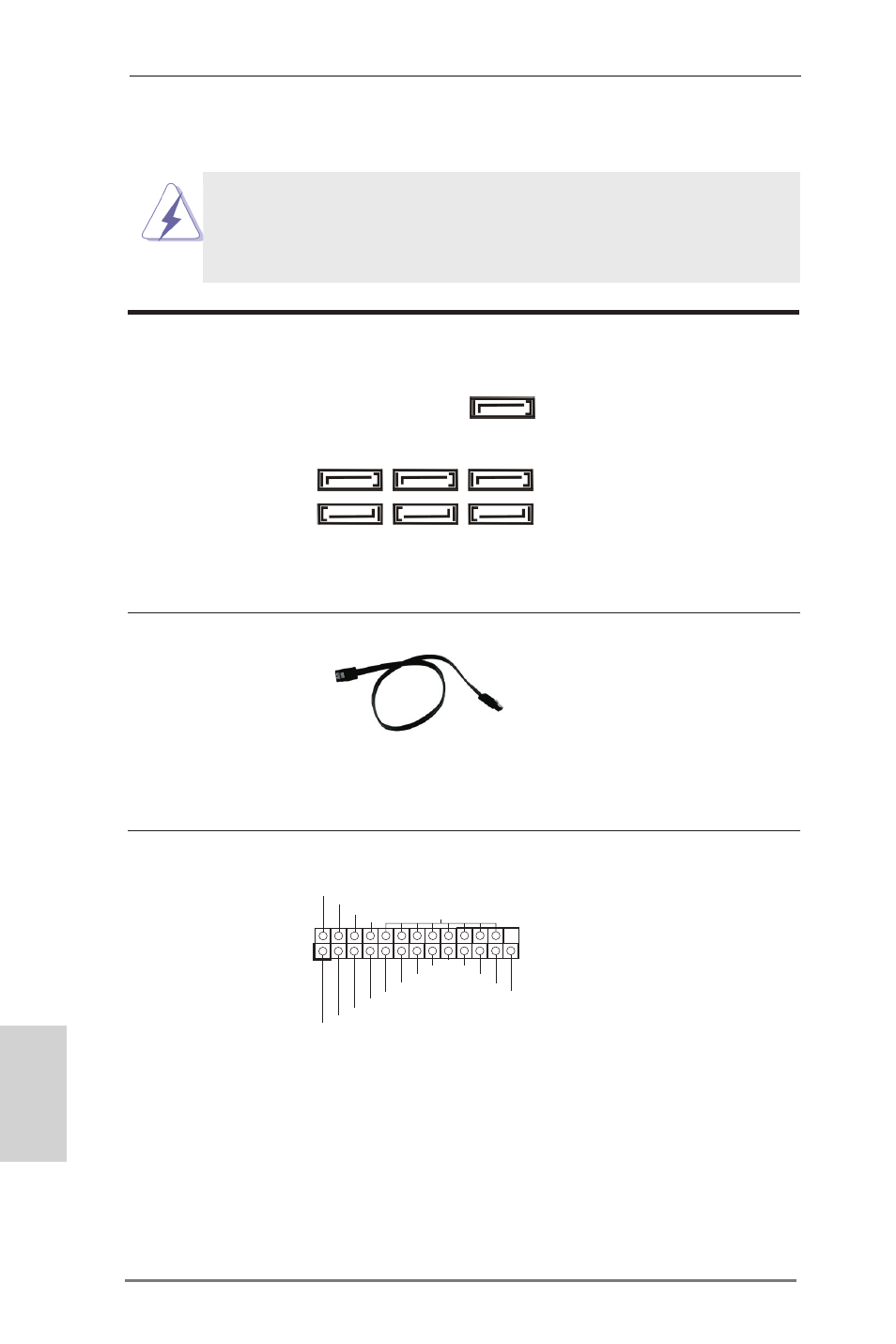

Seriell-ATA3-Anschlüsse Diese sieben Serial ATA3-
(SATA3_1: siehe S.2 - No. 18) (SATA3-)Verbínder
(SATA3_2: siehe S.2 - No. 19) unterstützten SATA-Datenkabel
(SATA3_3: siehe S.2 - No. 20) für interne
(SATA3_4: siehe S.2 - No. 17) Massenspeichergeräte. Die
(SATA3_5: siehe S.2 - No. 16)
aktuelle SATA3- Schnittstelle
(SATA3_7: siehe S.2 - No. 15) ermöglicht eine
(SATA3_8: siehe S.2 - No. 14) Datenübertragungsrate bis 6,0
Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die
(Option) SATA3 Festplatte oder das
SATA3 Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
1.4 Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum
(25-pol. LPT1) Anschluss eines Druckerport-
(siehe S.2 - No. 29) Kabels, mit dem Sie passende
Drucker auf einfache Weise
anschließen können.
Deutsch
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
