ASRock FM2A85X Extreme4-M Motherboard
USB 2.0 ヘッダ I/O パネルには、デフォルトの 4 つの
(9 ピン USB5_6) USB 2.0 ポート以外に、このマザーボ
ページ２, アイテム 24 を参照 ードに 2 つの USB 2.0 ヘッダが搭載
されています。それぞれの USB 2.0
ヘッダは 2 つの USB 2.0 ポートをサ
ポートできます。
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
プリントポートヘッダ これはプリントポートケーブル用のイン
(25 ピン LPT1) ターフェイスで、プリンタデバイスの接
ページ２, アイテム 29 を参照 続を可能にします。

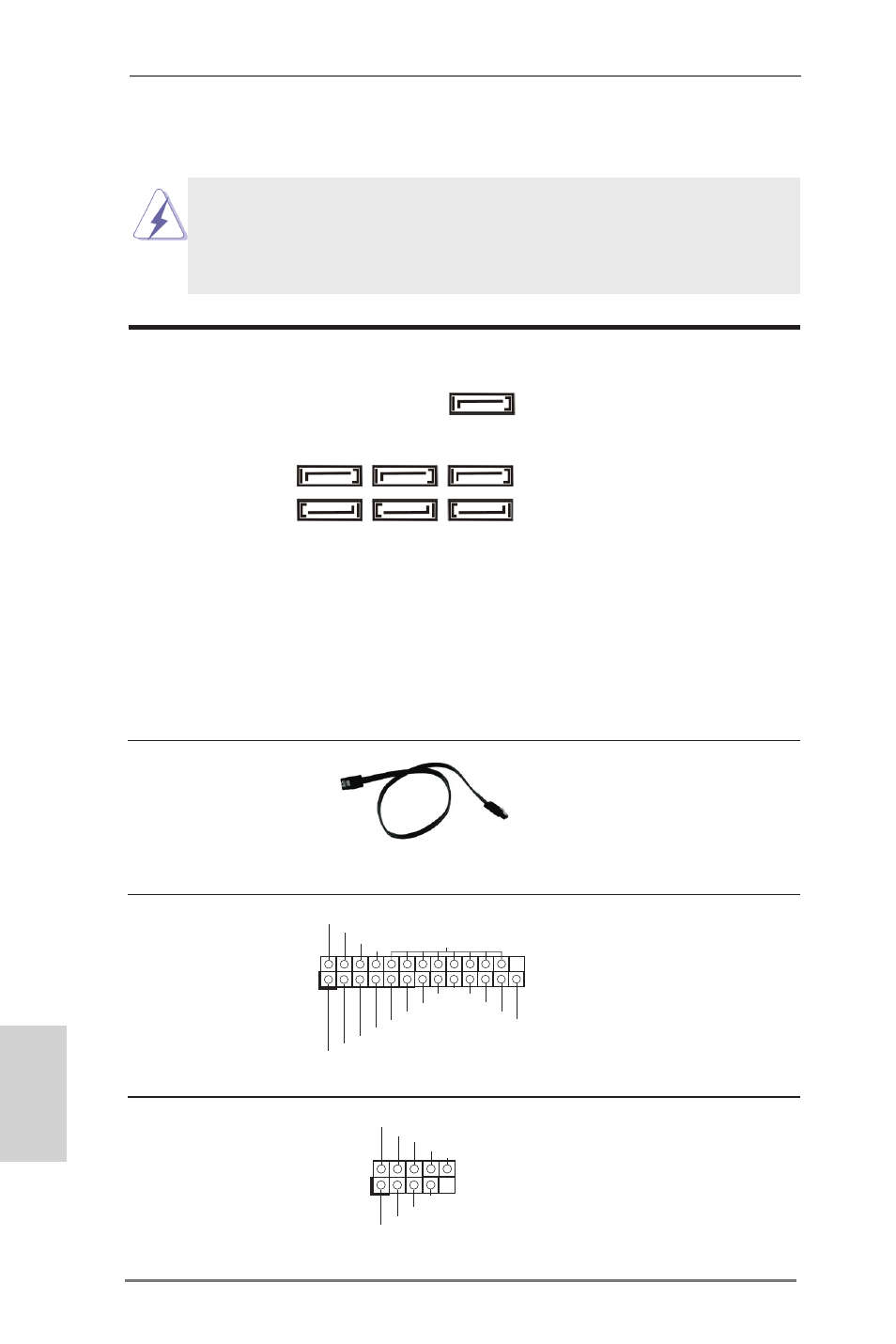

1.4 オンボードのヘッダとコネクタ類
。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA3 コネクタ これら 7 本のシリアル ATA3 (SATA3）
SATA3_1: ページ 2, コネクタは内蔵ストレーデバイスに使用
アイテム 18 を参照 する SATA データケーブルに対応して
SATA3_2: ページ 2, います。現在の SATA3 インタフェース
アイテム 19 を参照 の最大データ転送速度は 6.0Gb/s で
SATA3_3: ページ 2, す。
アイテム 20 を参照
SATA3_4: ページ 2,
アイテム 17 を参照
SATA3_5: ページ 2,
アイテム 16 を参照
SATA3_7: ページ 2,
アイテム 15 を参照
SATA3_8: ページ 2,
アイテム 14 を参照
シリアル ATA（SATA） SATA データケーブルのどちらかの端
データケーブル（オプション） をマザーボードの SATA3 ハードディス
ク、または SATA3 コネクタに接続でき
ます。
日本語
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
