ASRock FM2A85X Extreme4-M Motherboard
Português

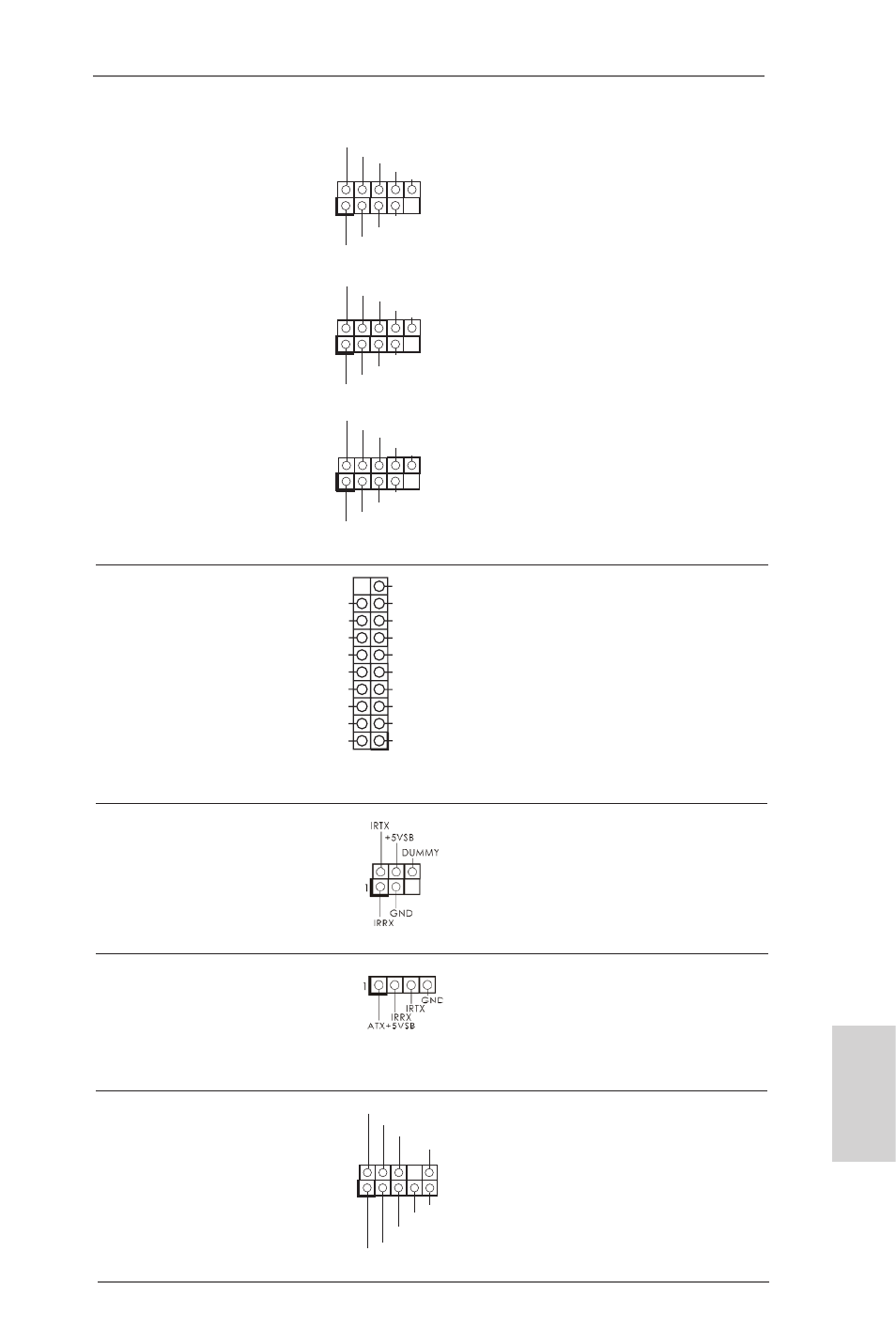

Cabezal USB 3.0 Além das dois portas USB 3.0
(USB3_3_4 de 19 pinos)
por defeito no painel de
(veja a folha 2, No. 10) entrada/saída, há uns ligações
USB 3.0 nesta placa-mãe.
Cada ligação USB 3.0 pode
suportar dois portas USB 3.0.
Conector do módulo de Este conector pode ser utilizado
infravermelhos para ligar o receptor do controlo
(CIR1 de 4 pinos) remoto.
(veja a folha 2, No. 27)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Conector Áudio do painel Esta é uma interface para o
frontal cabo de áudio no painel frontal,
(HD_AUDIO1 de 9 pinos) que permite uma conexão e
(veja a folha 2, No. 32) controle convenientes dos
dispositivos de áudio.
Conector do módulo Este conector suporta um
de infravermelho módulo de infravermelho para
(IR1 de 5 pinos) transmissão e recepção sem
(veja a folha 2, No. 31) fio, opcional.
IntA_P4_D+
DUMMY
IntA_P4_D-
GND
IntA_P4_SSTX+
GND
IntA_P4_SSTX-
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus Vbus
Vbus
IntA_P3_SSRX-
IntA_P3_SSRX+
GND
IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
IntA_P3_D+
Cabezal USB 2.0 Além das quatro portas USB 2.0
(USB5_6 de 9 pinos) por defeito no painel de
(veja a folha 2, No. 24) entrada/saída, há três ligações
USB 2.0 nesta placa-mãe.
Cada ligação USB 2.0 pode
(USB7_8 de 9 pinos) suportar dois portas USB 2.0.
(veja a folha 2, No. 26)
(USB9_10 de 9 pinos)
(veja a folha 2, No. 28)
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
1
USB_PWR
P-10
P+10
USB_PWR
P-9
P+9
GND
GND
DUMMY
