ASRock FM2A85X Extreme4-M Motherboard

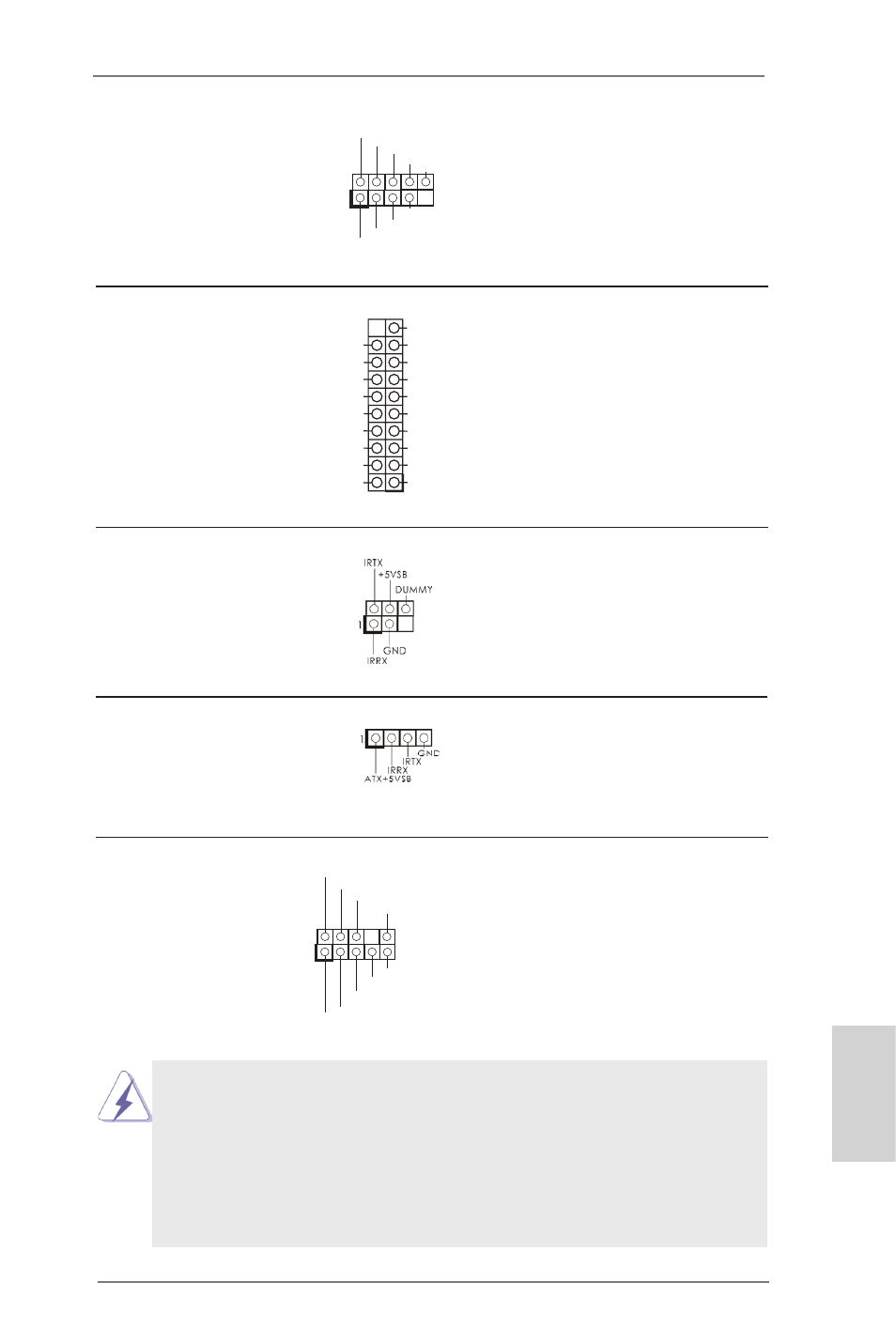

(9 針 USB9_10)
( 見第 2 頁第 28 項 )
USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB
(19 針 USB3_3_4) 3.0 接口之外，這款主機板有一
( 見第 2 頁第 10 項 ) 組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接口
。
消費性紅外線模組插座 此插座可用於連接遙控器。
(4 針 CIR1)
( 見第 2 頁第 27 項 )
紅外線模組接頭 這個接頭支援一個選配的模組 ,
(5 針 IR1) 可用來無線傳輸和接收紅外線。
( 見第 2 頁第 31 項 )
前置音效接頭 可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 32 項 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack
Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊
和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
繁體中文
1
USB_PWR
P-10
P+10
USB_PWR
P-9
P+9
GND
GND
DUMMY
IntA_P4_D+
DUMMY
IntA_P4_D-
GND
IntA_P4_SSTX+
GND
IntA_P4_SSTX-
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus Vbus
Vbus
IntA_P3_SSRX-
IntA_P3_SSRX+
GND
IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
IntA_P3_D+
