112
ASRock FM2A85X Extreme4-M Motherboard
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Yazdırma Portu Fişi Bu, yazdırma portu kablosu için
(25-pinli LPT1) yazıcı cihazlarının uygun
(bkz. s.2 No. 29) bağlanmasını sağlayan bir
arayüzdür.

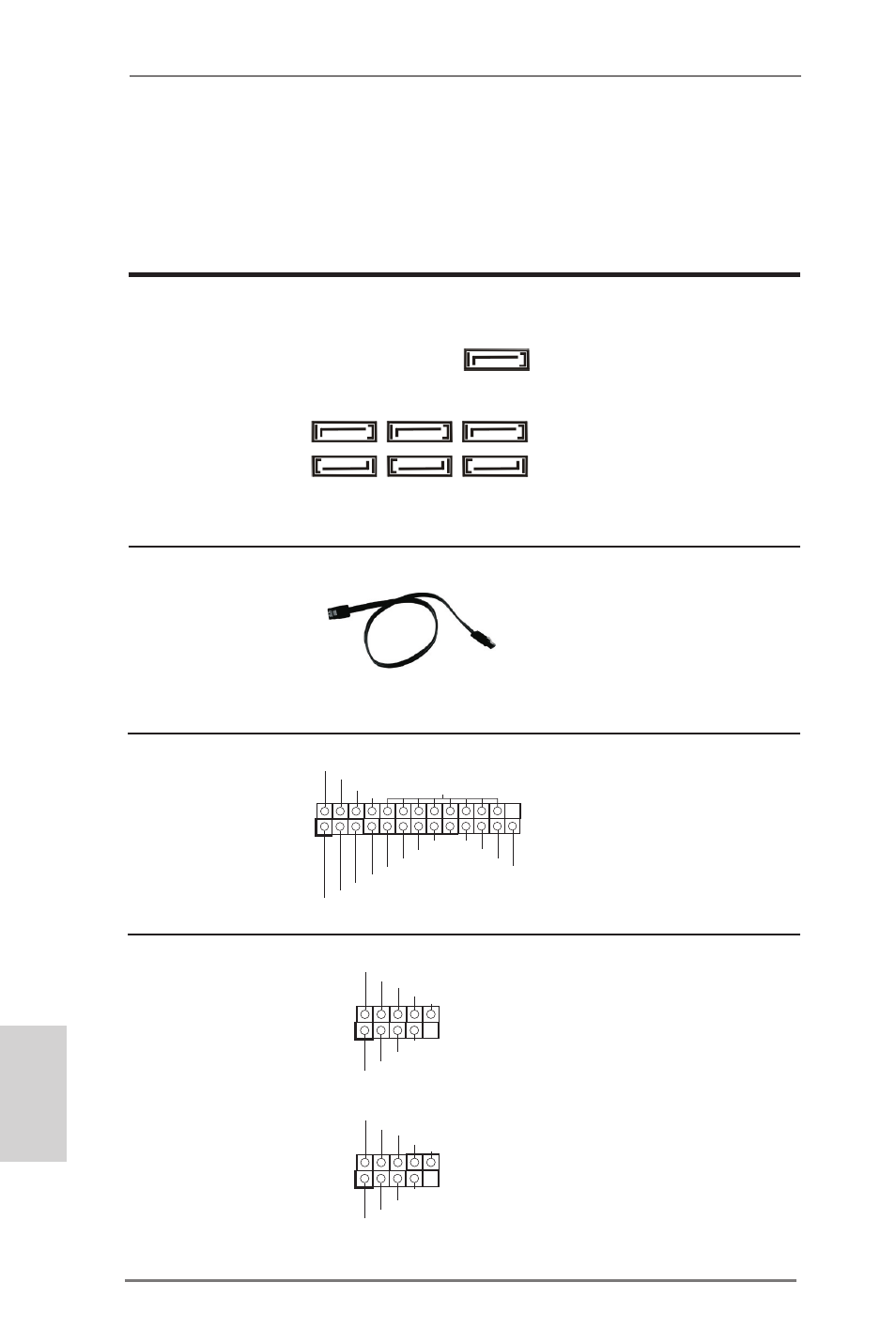

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA3 Konektörler Bu yedi Seri ATA3 (SATA3)
(SATA3_1: bkz. s.2, No. 18) konektör, dahili depolama
(SATA3_2: bkz. s.2, No. 19) cihazları için SATA veri
(SATA3_3: bkz. s.2, No. 20) kablolarını destekler. Geçerli
(SATA3_4: bkz. s.2, No. 17) SATA3 arayüzü 6,0 Gb/sn veri
(SATA3_5: bkz. s.2, No. 16) aktarım hızına izin verir.
(SATA3_7: bkz. s.2, No. 15)
(SATA3_8: bkz. s.2, No. 14)
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA3 sabit diskine veya
(İsteğe bağlı) anakarttaki SATA3 konektörüne
bağlanabilir.
USB 2.0 Fişleri G/Ç panelindeki varsayılan dört
(9-pinli USB5_6) USB 2.0 portundan başka, bu
(bkz. s.2 No. 24) anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB7_8)
(bkz. s.2 No. 26)
Türkçe
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
