ASRock FM2A85X Extreme4-M Motherboard

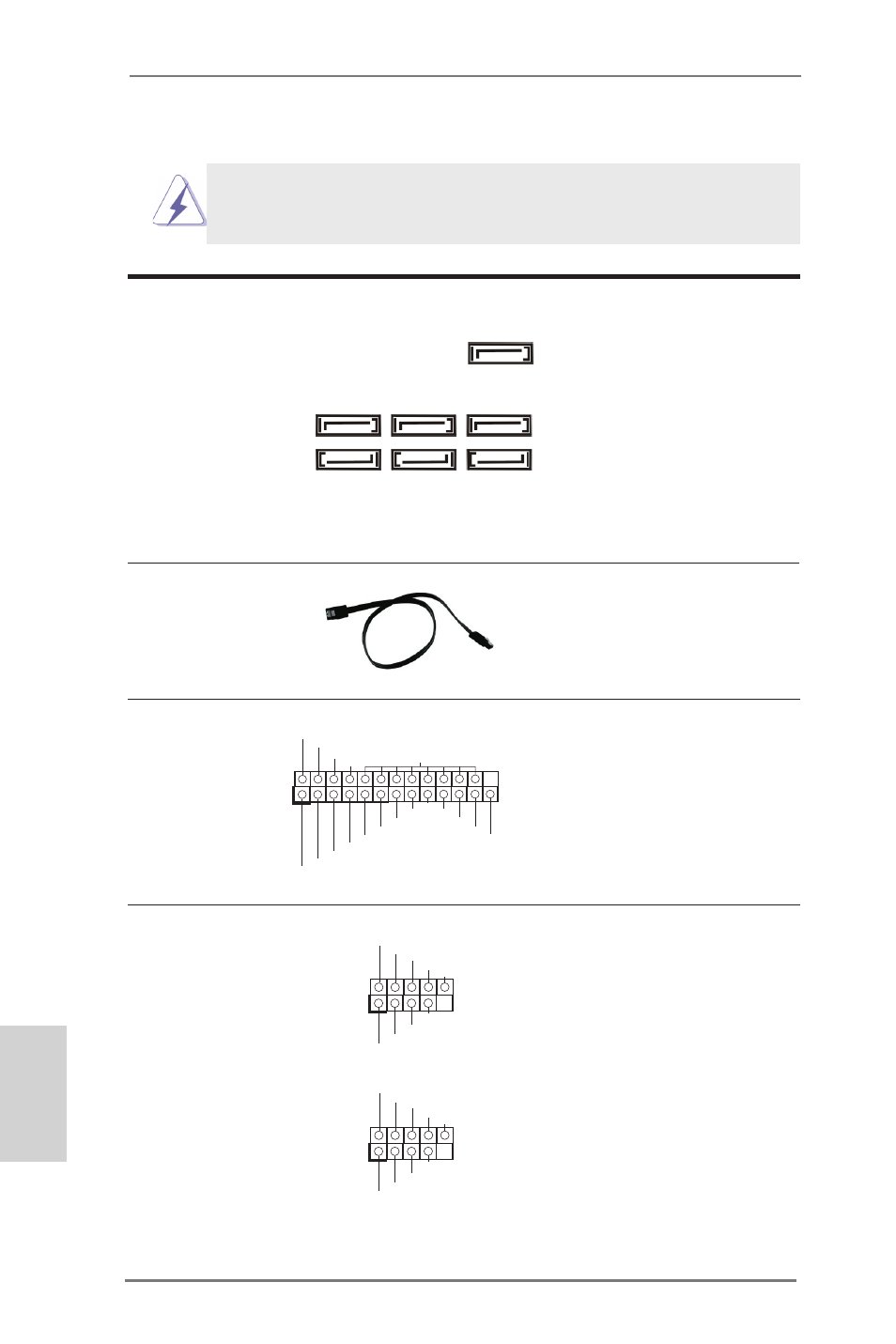

印表機接針
這是一個連接印表機的接口，方
(25 針 LPT1)
便您連接印表機設備。
( 見第 2 頁第 29 項 )
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Serial ATA2 接口
這裡有七組 Serial ATA3
(SATA3_1: 見第 2 頁第 18 項 )
(SATA3) 接口支援 SATA 數據線
(SATA3_2: 見第 2 頁第 19 項 )
作為內部儲存設置。目前 SATA3
(SATA3_3: 見第 2 頁第 20 項 )
界面理論上可提供高達 6.0Gb/s
(SATA3_4: 見第 2 頁第 17 項 )
的數據傳輸速率。
(SATA3_5: 見第 2 頁第 16 項 )
(SATA3_7: 見第 2 頁第 15 項 )
(SATA3_8: 見第 2 頁第 14 項 )
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
Serial ATA (SATA)
SATA 數據線的任意一端均可連
數據線
接 SATA3 硬碟或者主機板上的
( 選配 )
SATA3 接口。
USB 2.0 擴充接頭
除了位於 I/O 面板的四個 USB
(9 針 USB5_6)
2.0 接口之外，這款主機板有三
( 見第 2 頁第 24 項 )
組 USB 2.0 接針。每組 USB 2.0
接針可以支援兩個 USB 2.0 接口
。
(9 針 USB7_8)
( 見第 2 頁第 26 項 )
繁體中文
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
