ASRock FM2A85X Extreme4-M Motherboard
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT

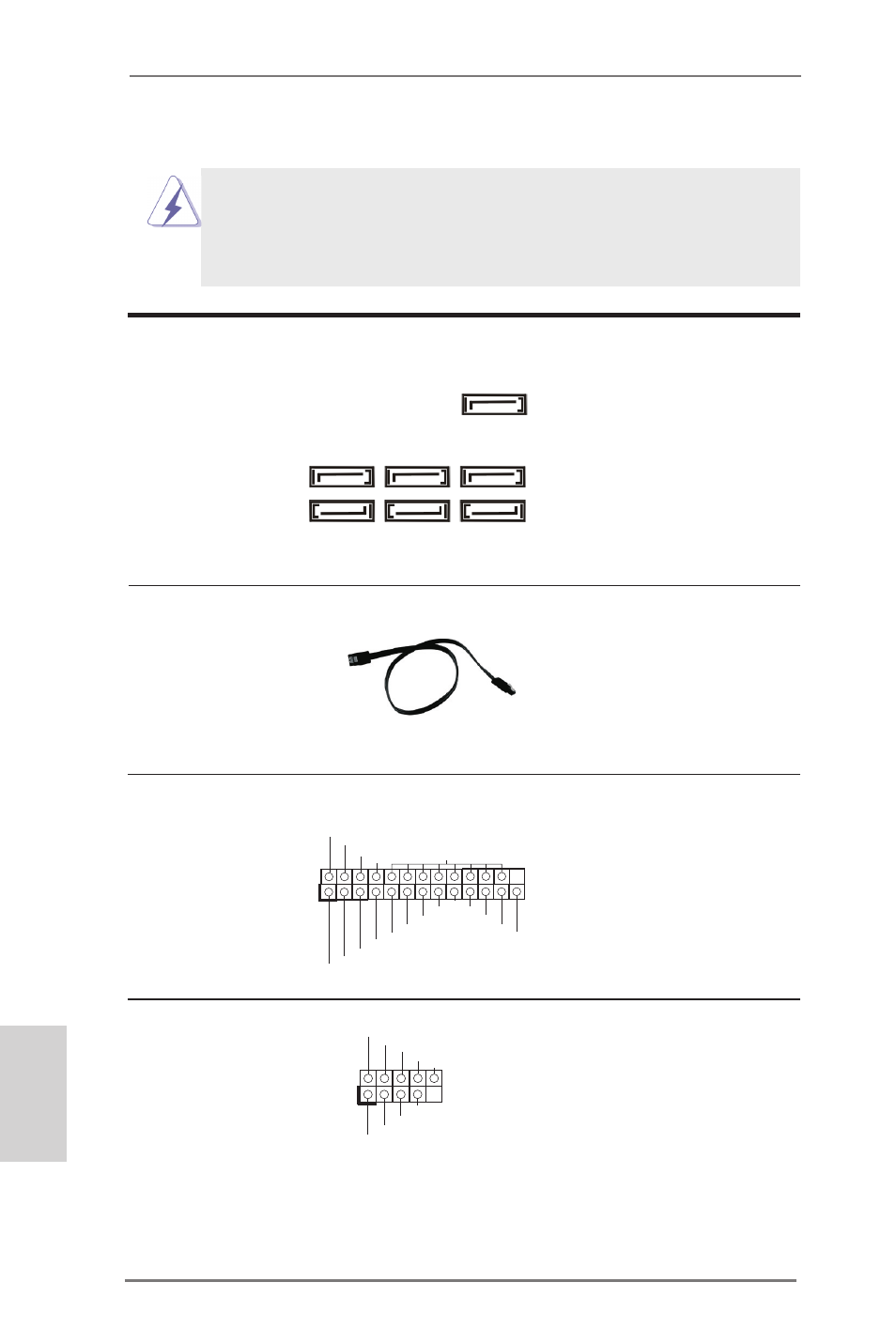

Collettore porta stampante Questa è un’interfaccia per il
(LPT1 25 pin) cavo porta stampante che
(vedi p.2 No. 29) consente di collegare, con
comodità, dispositivi di stampa.
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATA3 Questi sette connettori Serial
(SATA3_1: vedi p.2 Nr. 18) ATA3 (SATA3) supportano cavi
(SATA3_2: vedi p.2 Nr. 19) dati SATA per dispositivi di
(SATA3_3: vedi p.2 Nr. 20) immagazzinamento interni.
(SATA3_4: vedi p.2 Nr. 17) L’interfaccia SATA3 attuale
(SATA3_5: vedi p.2 Nr. 16)
permette velocità di
(SATA3_7: vedi p.2 Nr. 15) trasferimento dati fino a 6.0
(SATA3_8: vedi p.2 Nr. 14) Gb/s.
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA3
o al connettore di SATA3 su
questa cartolina base.
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB5_6) predefinite nel pannello I/O, la
(vedi p.2 Nr. 24) scheda madre dispone di tre
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
due porte USB 2.0.
Italiano
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
