ASRock FM2A85X Extreme4-M Motherboard

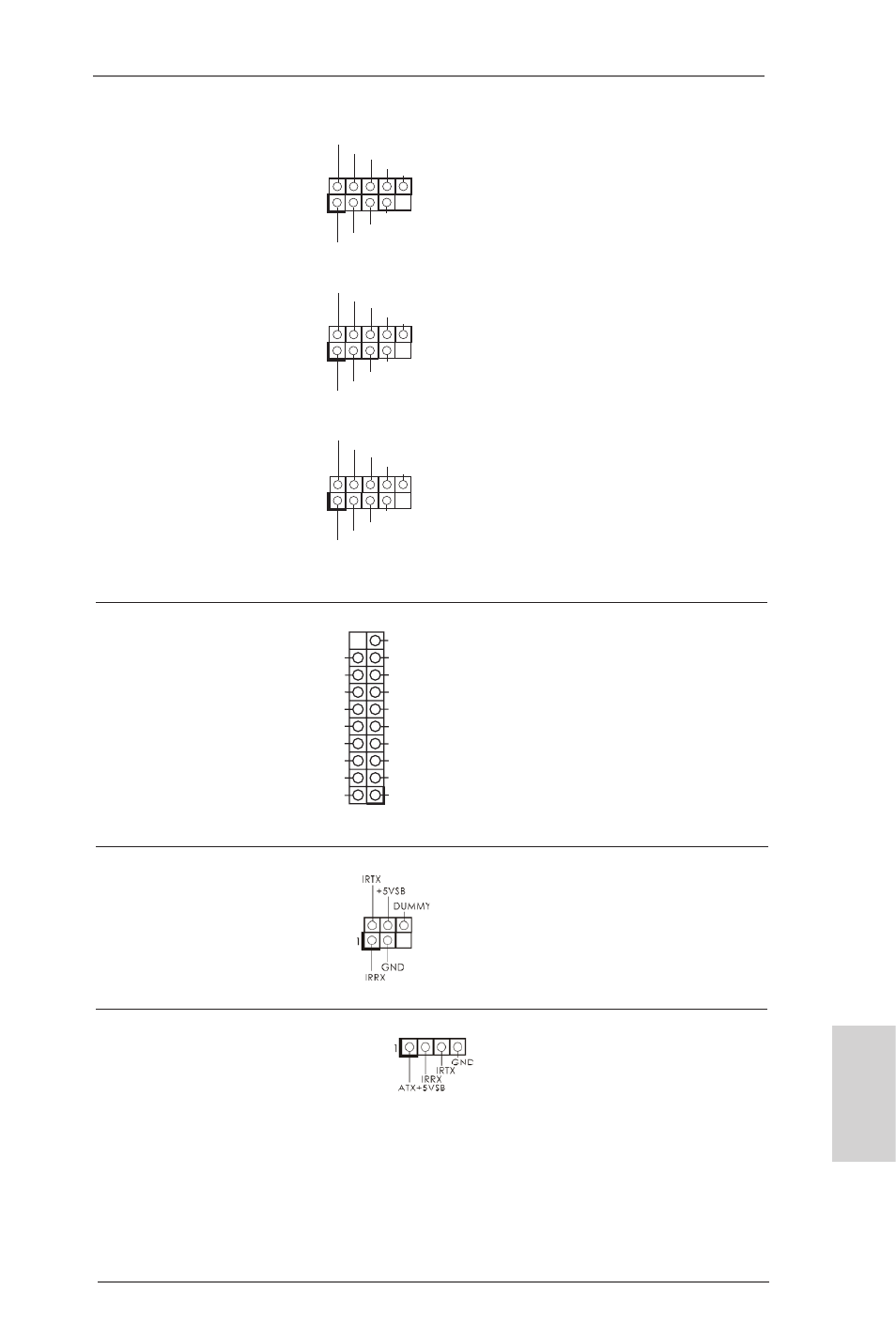

USB 3.0-Header Neben zwei Standard-USB
(19-pol. USB3_3_4) 3.0-Ports am E/A-Panel
(siehe S.2 - No. 10) befindet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
USB 2.0-Header Zusätzlich zu den vier üblichen
(9-pol. USB5_6) USB 2.0-Ports an den I/O-
(siehe S.2 - No. 24) Anschlüssen befinden sich drei
USB 2.0-Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
(9-pol. USB7_8)
USB 2.0-Ports unterstützt.
(siehe S.2 - No. 26)
(9-pol. USB9_10)
(siehe S.2 - No. 28)
Infrarot-Modul-Header Dieser Header unterstützt ein
(5-pin IR1) optionales, drahtloses Sende-
(siehe S.2 - No. 31) und Empfangs-Infrarotmodul.
Consumer Infrared-Modul-Header Dieser Header kann zum
(4-pin CIR1)
Anschließen Remote-
(siehe S.2 - No. 27) Empfänger.
Deutsch
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
1
USB_PWR
P-10
P+10
USB_PWR
P-9
P+9
GND
GND
DUMMY
IntA_P4_D+
DUMMY
IntA_P4_D-
GND
IntA_P4_SSTX+
GND
IntA_P4_SSTX-
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus Vbus
Vbus
IntA_P3_SSRX-
IntA_P3_SSRX+
GND
IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
IntA_P3_D+
