ASRock FM2A85X Extreme4-M - Manual (Page 53)

53
ASRock FM2A85X Extreme4-M Motherboard

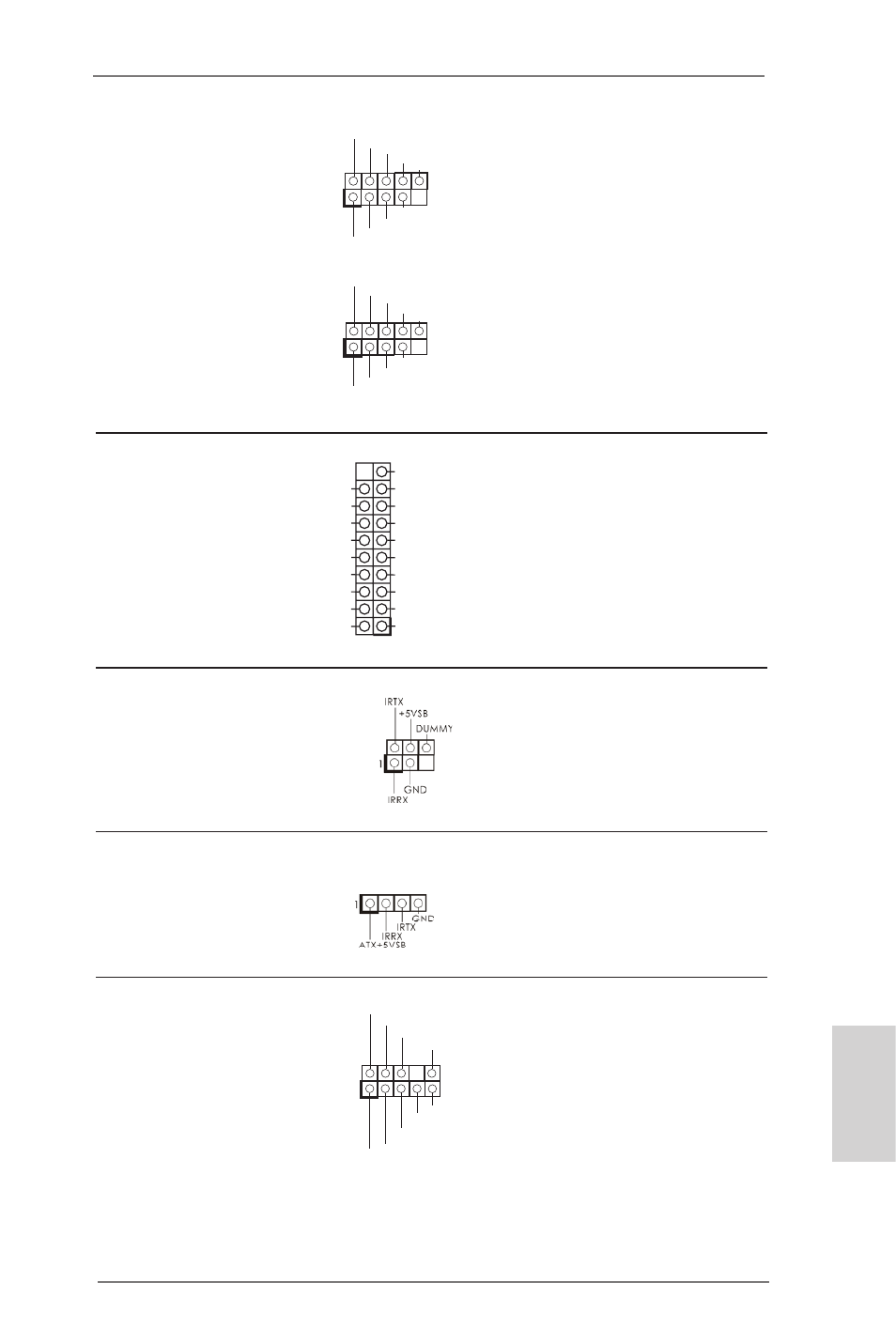

(USB7_8 br. 9)
(voir p.2 No. 26)
(USB9_10 br. 9)
(voir p.2 No. 28)
En-tête USB 3.0 En plus des deux ports USB
(USB3_3_4 br. 19) 3.0 par défaut sur le panneau
(voir p.2 No. 10) E/S, il y a une barrette USB 3.0
sur la carte mère. Cette barrette
USB 3.0 peut prendre en
charge deux ports USB 3.0.
En-tête du module infrarouge Cet en-tête supporte un module
(IR1 br. 5)
infrarouge optionnel de transfert
(voir p.2 No. 31) et de réception sans fil.
Barrette pour module à infrarouges grand public Cette barrette peut être utilisée
(CIR1 br.4) pour connecter des récepteur.
(voir p.2 No. 27)
Connecteur audio panneau C’est une interface pour un
(HD_AUDIO1 br. 9) câble avant audio en façade qui
(voir p.2 No. 32)
permet le branchement et le
contrôle commodes de
périphériques audio.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Français
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
1
USB_PWR
P-10
P+10
USB_PWR
P-9
P+9
GND
GND
DUMMY
IntA_P4_D+
DUMMY
IntA_P4_D-
GND
IntA_P4_SSTX+
GND
IntA_P4_SSTX-
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus Vbus
Vbus
IntA_P3_SSRX-
IntA_P3_SSRX+
GND
IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
IntA_P3_D+
